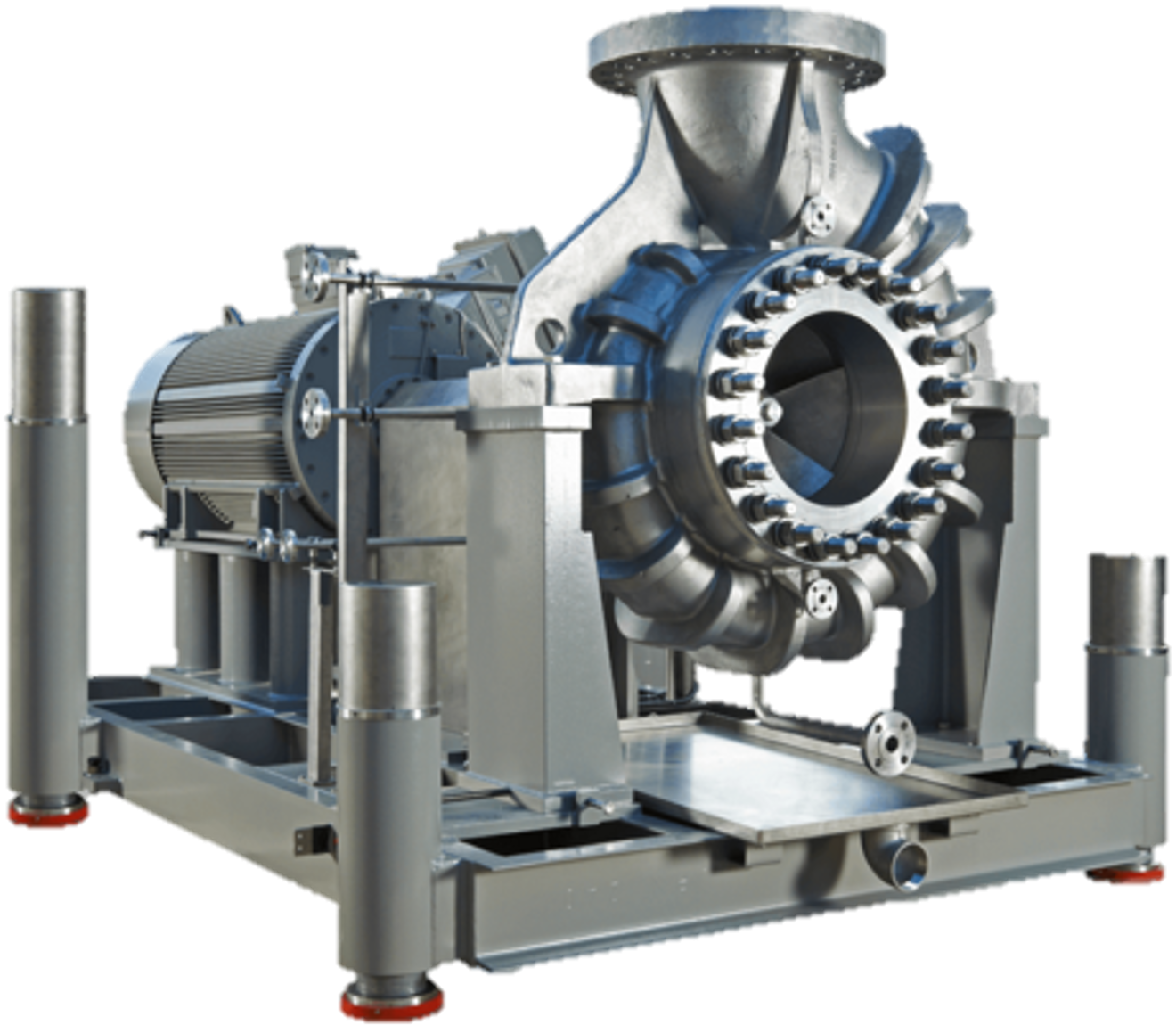

HPT高温高压反应釜泵

泵壳和叶轮材质

• 可以根据客户需求，选用不同材质

泵体结构设计

• 加强筋设计——增加泵壳强度，安全稳定
• 加热夹套——高温工况设计，防止温度变化过快引起材料分子结构变化
• 中心线支撑安装 API OH2——更好的热膨胀补偿能力，耐受高的管路工作压力。
• 特殊设计叶轮：
  • 适合泵送三相混合介质，含气量最高可达25%
  • 叶片数量可根据输送介质中固体颗粒尺寸选择EO叶片为5-7片，EOS叶片为3片
  • 叶轮的廓形配合泵吸入口廓形设计，间隙合理且轮廓外形相贴，保证其良好的水力效率
• 可更换耐磨盘——发生磨蚀时，降低泵壳的磨损和更换频率，叶轮前段和后端可选配

配套设计

• 密封：设计采用密封腔和泵壳端盖完全分离设计，能保证EGGER泵可以适用多种机封。机封安装空间大，尺寸不受限制，可选用重型机封。
• 冲洗系统：根据泵送介质及工况来选择不同的冲洗方式
• 弹性底座：可高温工况下，弹性底座可吸收泵进出口管路的热膨胀力，大大增加泵进出口可允许管口载荷。弹性底座可以预埋到地基上的PTFE板上自由移动
• 联轴器和保护罩
  • 可选用加长膜片联轴器，保证拆装泵时不用拆电机和进出口管路
  • 可选用无火花联轴器防护罩，可设置停机盘车窗口
• 轴承箱
  • 特殊设计轴承，可承受高轴向力和径向力
  • 轴承箱冷却盘管可降低轴承润滑油温度
  • 轴承箱温度，振动在线监测



高温工况可设计加热夹套，防止温度变化过快引起材料分子结构变化

□ 中心线安装 API OH2

□ 更好的热膨胀补偿能力，耐受高的管路工作压力。

□ 可输送固，液，气三向混合介质，其含量最高可达25%

□ EO叶片为5-7片，EOS叶片为3片，可根据输送介质中固体颗粒尺寸选择

□ 叶轮的廓形配合泵吸入口廓形设计，间隙合理且轮廓外形相贴，保证其良好的水力效率

平衡肋板

高效平衡肋板整体铸造在叶轮背部，运行时可大大降低叶轮背部密封腔压力

根据泵送介质及工况来选择不同的冲洗方式。

□ 设计采用密封腔和泵壳端盖完全分离设计，能保证EGGER泵可以适用多种机封。

□ 机封安装空间大，尺寸不受限制，可选用重型机封。

高温工况下，弹性底座可吸收泵进出口管路的热膨胀力，大大增加泵进出口可允许管口载荷。

□ 弹性底座可以预埋到地基上的PTFE板上自由移动

□ 可选用加长膜片联轴器，保证拆装泵时不用拆电机和进出口管路

□ 可选用无火花联轴器防护罩，可设置停机盘车窗口

□ 特殊设计轴承，可承受高轴向力和径向力

□ 轴承箱冷却盘管可降低轴承润滑油温度

□ 轴承箱温度，振动在线监测

发生磨蚀时，可更换耐磨盘，降低泵壳的磨损和更换频率，叶轮前段和后端可选配

□ 最高操作压力可达100bar，最高操作温度可达330℃

□ 选材广泛，可以根据客户需求，选用不同材质

□ 采用加强筋设计增加泵壳强度，安全稳定
