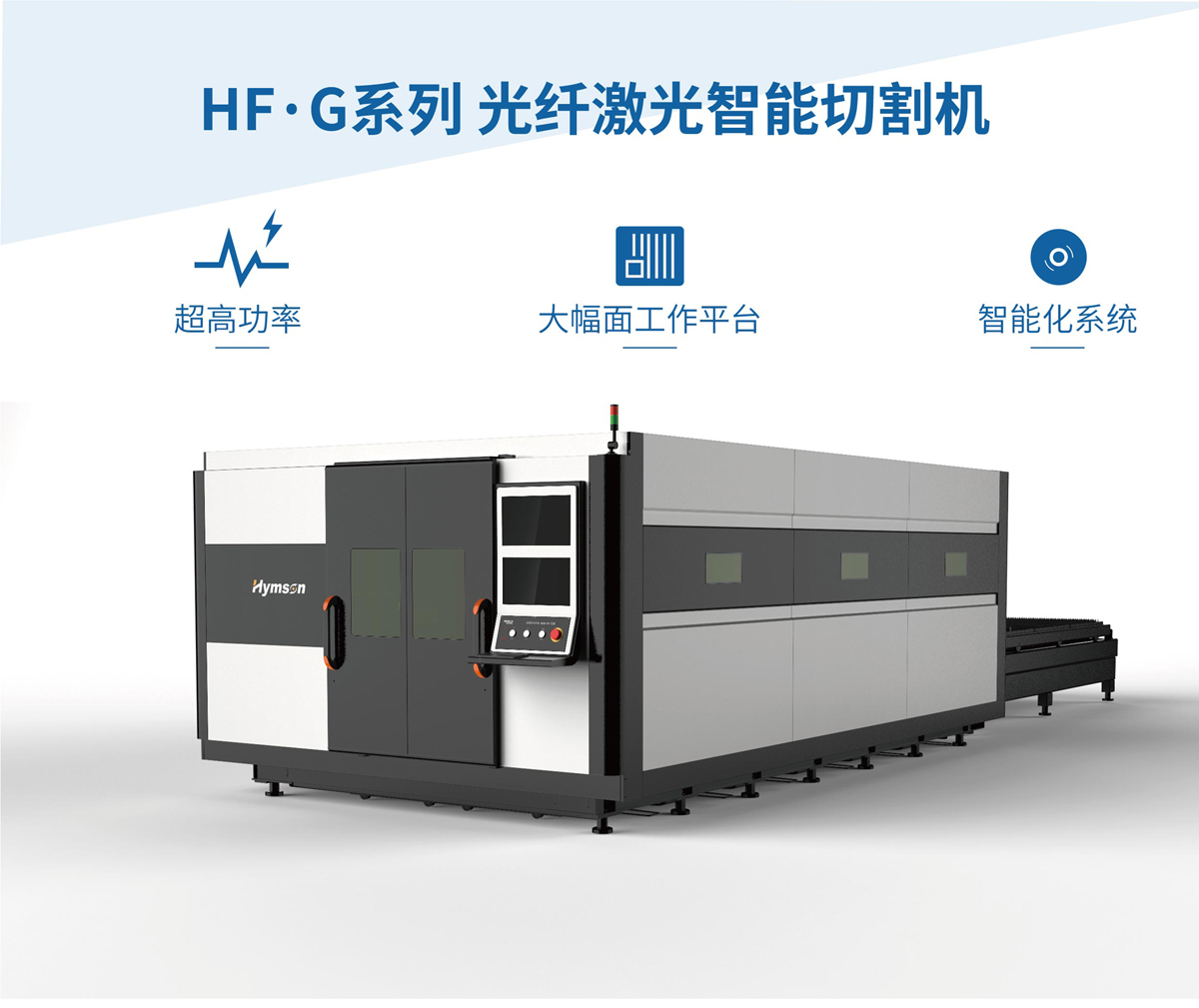

HF·G系列平板切割机
产品概览
全新HF·G系列激光智能切割装备是一台超高效的全能型智能机床。
无高昂的人员和维护费用，即可轻松实现高质量激光切割,处理多种材料和厚度。

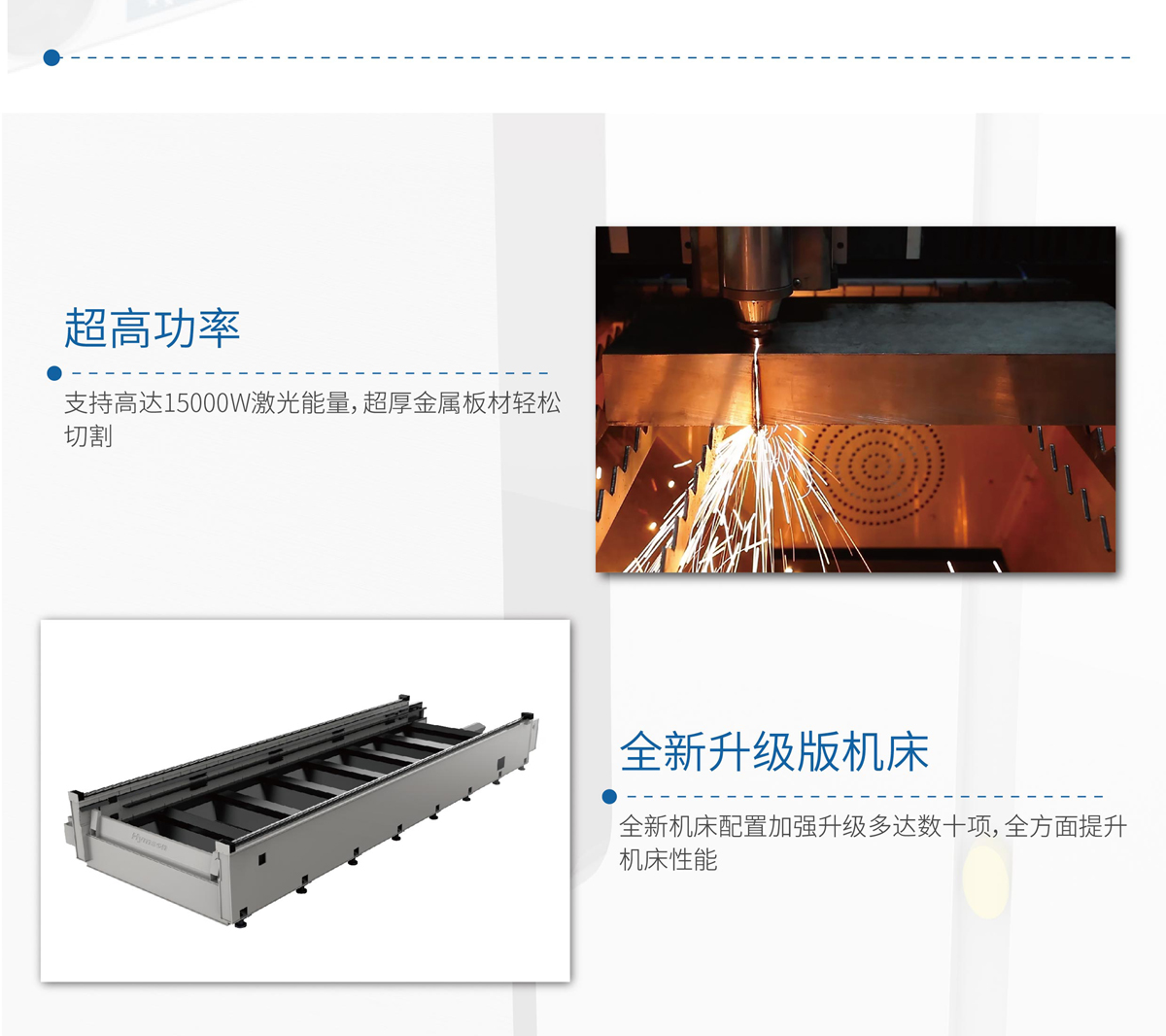

智能型生产显示，能即时查看加工情况。工业级高强度蜂巢式结构机床，保障设备长久稳定运行。封闭式保护外罩和智能抽风系统提供极高标准的激光与生产安全保护。
HF·G系列拥有领先的切割速度，高精密移动，超高速穿孔等优势，让材料加工更加高效、更加精密，是钣金加工的优质选择。
参数
| 激光器 | ||||
| 类型 | 光纤激光器 | |||
| 功率（W） | 6000~12000 | |||
| 一般特征 | ||||
| 模型 | HF3015G | HF4020G | HF6020G | HF6025G |
| 加工面积（mm） | 3000 x 1500 | 4000 x 2000 | 6000 x 2000 | 6000 x 2500 |
| 机身总重量（kg） | 7300 | 11000 | 18800 | 20200 |
| 工作台最大载重（kg） | 1000 | 1000 | 2600 | 3000 |
| 外观尺寸（mm） | ||||
| 长度 | 8300 | 10500 | 14300 | 14700 |
| 宽度 | 5700 | 5750 | 6400 | 6800 |
| 高度 | 2450 | 2450 | 2550 | 2550 |
| 最大的加工金属厚度（6000W） | ||||
| 碳钢 | 25mm | |||
| 铝 | 25mm | |||
| 不锈钢 | 16mm | |||
如需要详细资料，请拨打热线电话400-804-3288，或者留言给我们。谢谢您的支持和关注。
管理

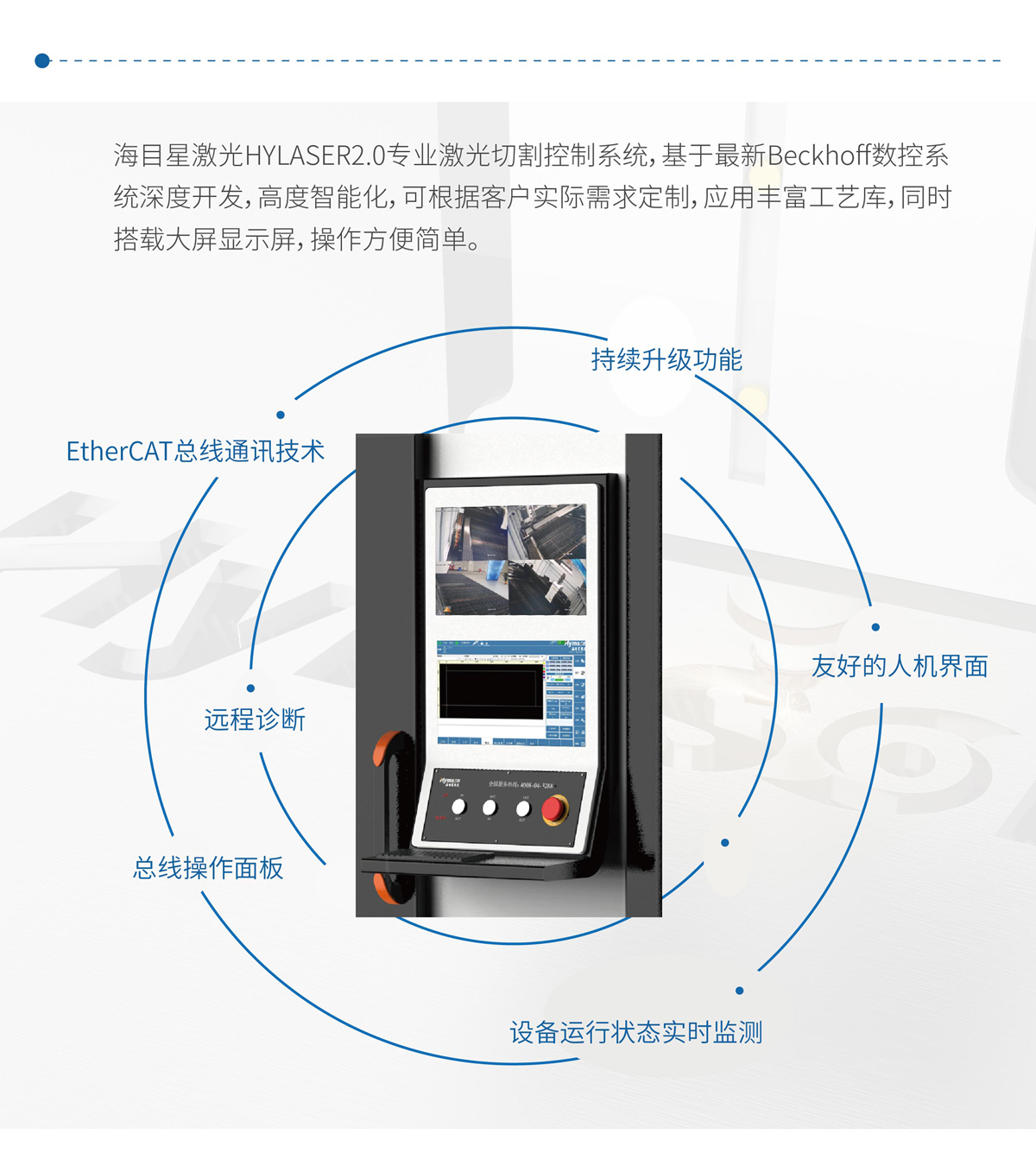

控制系统

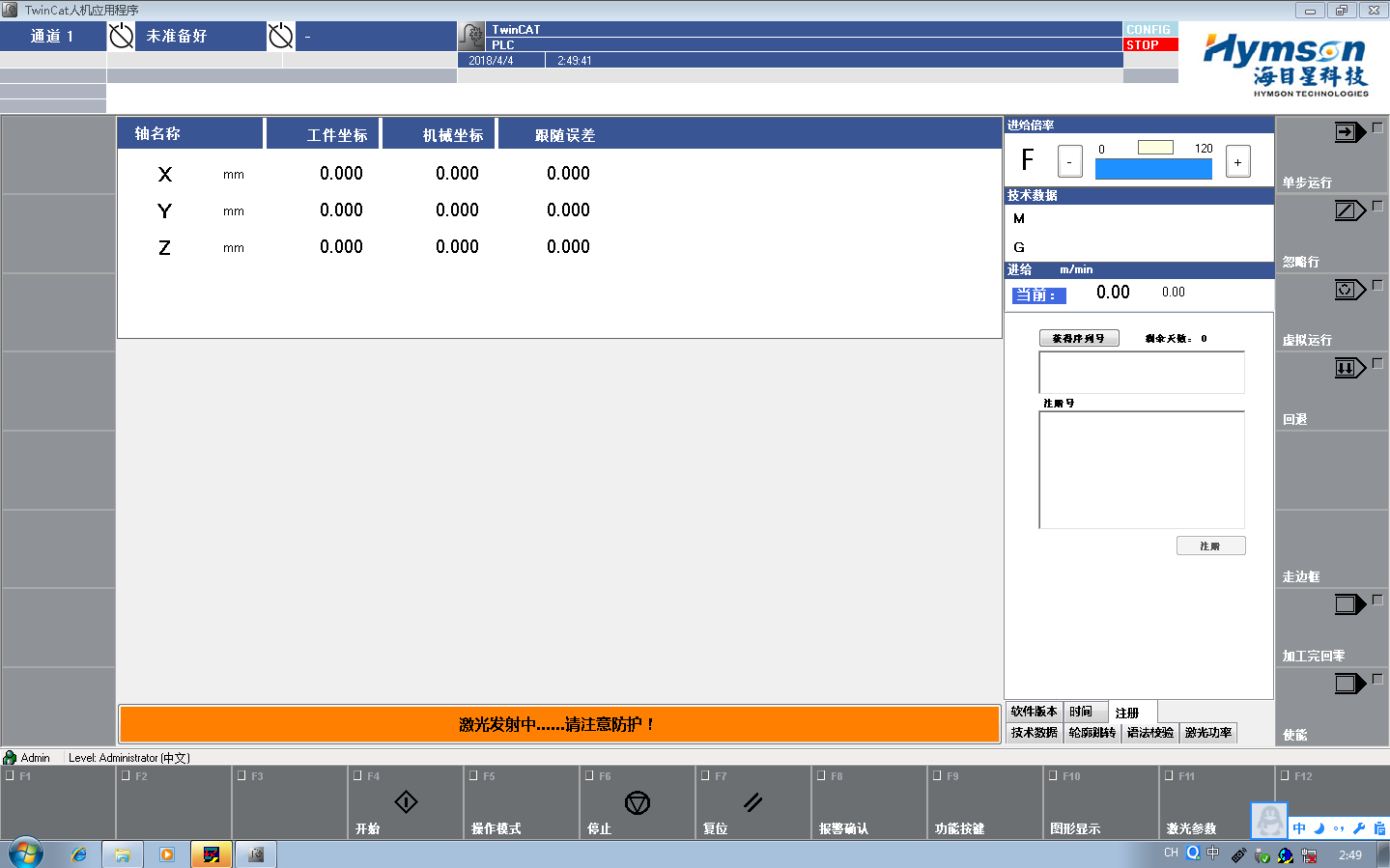

设备应用Beckhoff数控系统，搭载大屏显示屏，专业的激光切割系统，基于Windows操作系统开发，集成了很多专用功能的激光切割模块。配备无线键盘和鼠标，操作方便简单。
为了方便操作员的工作，在显示屏下方预留了空间，用于存放消耗品和专业工具。操作台设有两个USB连接器，可用于连接优盘等可移动存储器下载图纸和程序。另外，机器还设有局域网连接器，用于将机器集成到通用网络基础设施中。
软件
我们提供功能全面的CNCkad切割软件。此软件是一套完整的从设计到生产的一体化钣金CAD/CAM自动编程软件，功能丰富，高度简化和优化切割过程，显著地提高操作员工作效率和生产效率。
雕刻和切割模式自动切换功能
雕刻和切割的模式由操作者在切割开始之前单独设置。操作员不必停止物料处理过程就可以重新配置机器并输入新的设置，模式之间的切换自动发生，这增加了切割复合体的生产力。
操作员在加工开始前进行设置，加工过程中不需要停止物料处理。
图形操作功能
CNCKAD是一套完整的从设计到生产的一体化钣金CAD/CAM自动编程软件。支持设备全过程的CNC操作，其中包括绘图、自动或交互式处理方式、后置处理、CNC程序模拟、手动和自动套裁、NC文件的下载和上传。
实时频率与功率曲线
为了获得高质量的锐角和直角，软件配备了实时频率与功率曲线，根据切割头的移动速度自动调节激光辐射的功率。在切割头零速时（在角落停止的时刻），输出辐射功率等于设置中设置的最小功率，防止拐角烧坏。
工艺库
软件自有专用工艺库，根据不同的材料选用对应的材料库参数，修改存储操作方便。
支持多种文件
可以直接输入Autocad、SolidEdge、SolidWork和CadKey等著名CAD软件生成的图形文件，软件支持多种不同的数控设备，可以把一个零件生成不同设备的NC文件，供多台设备同时加工一个零件时使用。
用户友好的图形界面
为了快速设置设备，可以使用方便的图形界面。图形信息被认为比一组数字要好得多，所以设置这样的设备工作会更愉快，调整本身要快得多。
丰富的工艺图层界面
TwinCAT提供了16个图层，每一个图层都可以单独设置包括切割速度、激光功率、气压、切割高度等工艺参数。每个图层的颜色都是唯一的，方便浏览配置切割图形参数。
好用的软件
TwinCAT软件的简单性使您可以缩短学习机器基本工作的时间。软件集成了多种专用功能的激光切割模块，界面人性化，操作简单，这将对生产成本产生积极的影响。TwinCAT软件也提供免费升级。
自动焦点控制
光路自适应系统：切割头带自适应光学系统，焦点自动调整，可保证在切割过程中焦点的稳定切换焦点。保证整个加工范围内的切割质量的一致性对于厚板的切割尤为重要。
自动高度控制
系统标配非接触式电容传感器，保证了喷嘴与加工材料间的恒定距离，即使在工件表面不平整情况下，也有很完美的加工效果。
自动高度系统实现了以下功能：

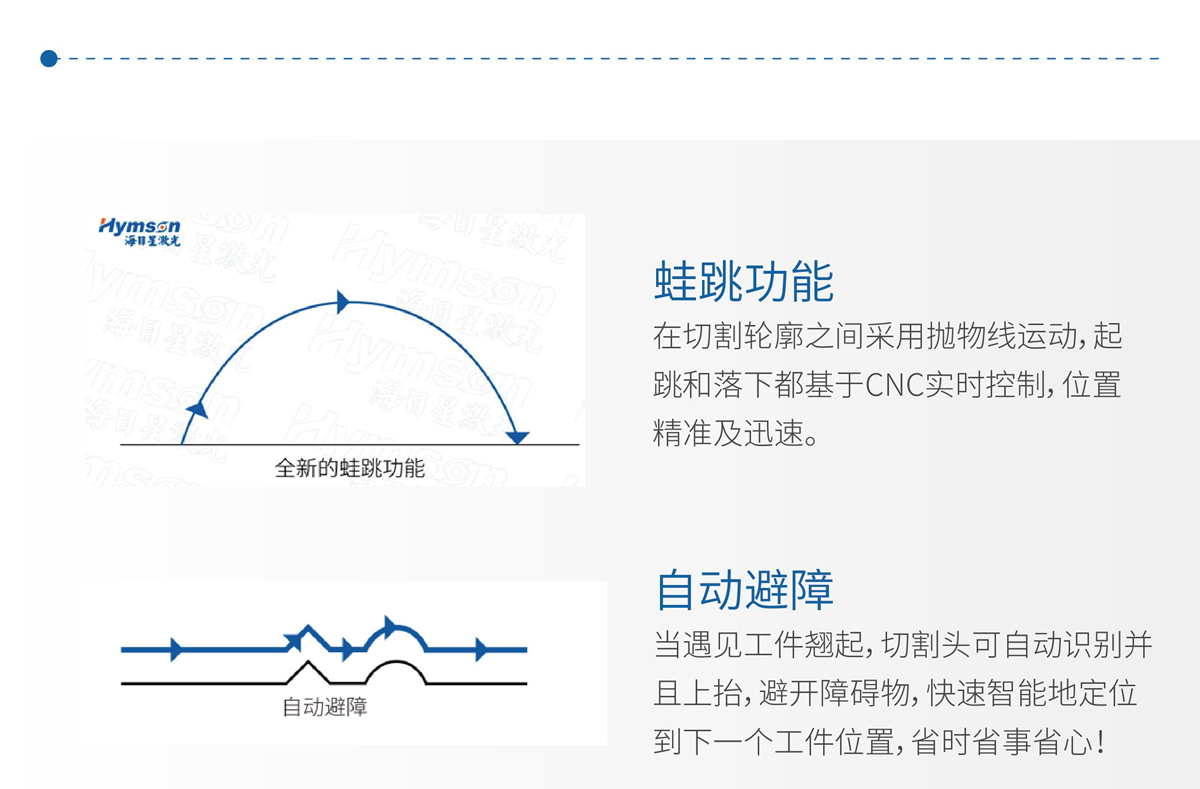

蛙跳：当材料燃烧时，光学头上升到操作人员设定的跳跃高度，由于头部升高，金属熔体不会落在喷嘴部分上，不能导出或者整个光学头失灵。从设定的距离进一步切割。
飞行切割：这种方法可以显著减少板材的加工时间，因为它并不是单独切割每一个细节，而是将所有的轮廓切成一条直线。高速度的光学头逐行传递整个片材，从而在相应的片段上切出轮廓。切割穿孔格栅时省时特别明显。
选配
| 气体管理 | |
| 压缩机 | 空气冷却，带隔音外壳，接收器，干燥剂和一套辅助设备，用于空气切割高达16个大气压。 |
| 立式低温气化炉 | 用于气体消耗增加的切割（例如切割不锈钢）时，用作标准气瓶的替代品。 |
| 安 全 | |
| 操作员安全眼镜 | 直射，反射和散射的激光束可能会损害操作者的视力，甚至导致失明。为了保护眼睛免受激光辐射，应使用特殊的防护眼镜。 |
| 烟雾去除 | |
| 排气扇 | 用于去除切割过程中产生的燃烧产物。 |
| 过滤器 - 通风装置 | 过滤器 - 通风装置设计用于清除在焊接，金属热切割等过程中产生的悬浮的，细小的和中等分散的灰尘和空气中的烟雾。 |
| 备 件 | |
| 耗材配件 | 保护镜、喷嘴。 |

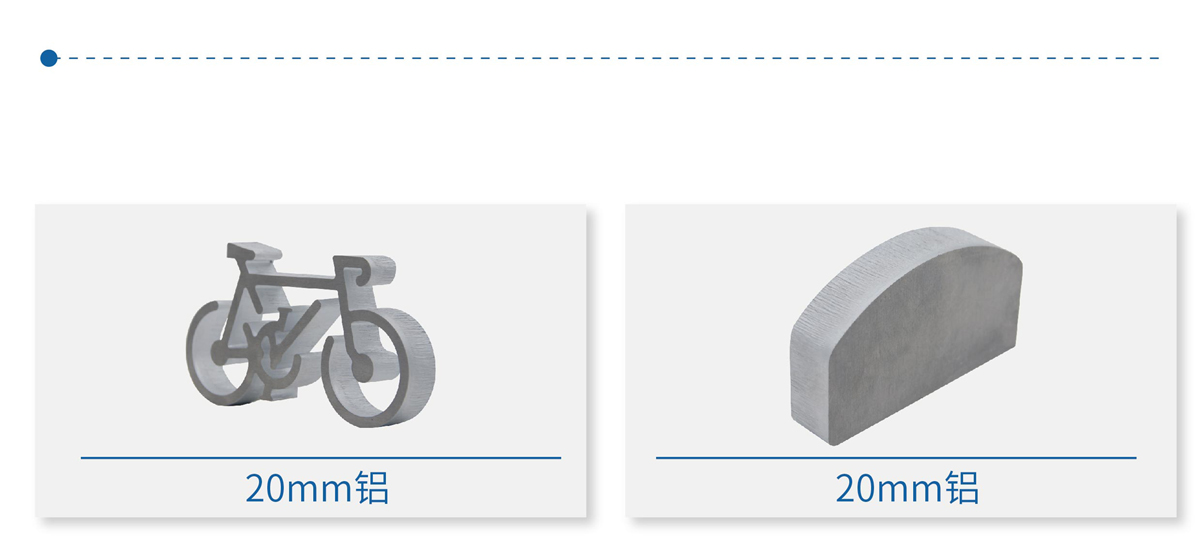

样品
 |
 |
| 20毫米 碳钢 | 10毫米 不锈钢 |
 |
 |
| 10毫米 铝 | 8毫米 黄铜 |
视频
6mm 铝 6000w
8mm 碳钢 6000w
10mm 不锈钢 6000w
16mm 碳钢 6000w
20mm 不锈钢 6000w
20mm 铝 6000w
20mm 铝logo 6000w
25mm 不锈钢 6000w
25mm 不锈钢logo 6000w
25mm 碳钢 6000w
1mm 不锈钢 3000w
1mm 黄铜 3000w
1mm 铝 3000w
1mm 碳钢 3000w
4mm 碳钢 3000w
5mm 黄铜 3000w
5mm 铝 3000w
6mm 不锈钢 3000w
8mm 黄铜 3000w
8mm 碳钢 3000w
10mm 不锈钢 3000w
10mm 铝 3000w
14mm 碳钢 3000w
20mm 碳钢 3000w
