ACS580MV
产品概览

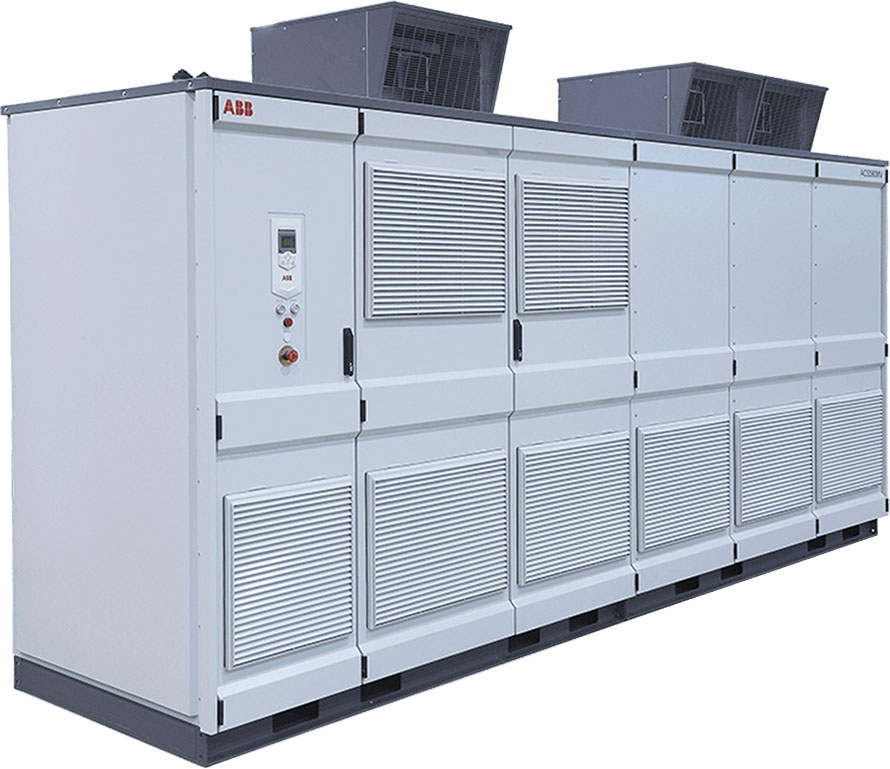

ACS580MV
200 kW 至 6300 kW
6 kV 至 11 kV
ACS580MV是ABB全能型传动产品家族的成员。它能够化繁为简，同时保证最高的可靠性。
该传动可控制不同行业的多种应用，只需要进行非常简单的设 置或调试。内部标配所有基本功能，这可减少所需额外硬件的数量和简化传动选型。该传动在控制风机、泵等多变转矩以及其他恒转矩应用时非常易用。
您如果有其他需求该怎么办？可以选择全能型传动产品家族的其他成员。这些传动拥有相同的用户界面和可选件，您通过 ACS580MV传动学到的知识就能将它们统统搞定。您可以不断 地节省更多时间，而在商界省时就意味着省钱。
优势特点
确保效率的同时简化操作
ACS580MV系列通用型传动是ABB全能型传动产品家族的成员。它在整个生命周期中都能为您提供高可靠性和高效率。
该传动非常易于选型、安装和使用。内置的助手功能能够帮助用户轻松操作并维护传动。
完成调试后，保证接下来您只会在看到减少的电费账单时，才会想起自己拥有该传动。
1、操作简单、安全使用
标准的现场总线、输入/输出接 口、电缆进线和断路器控制的标准化接口，结合紧急断电和紧急停机功能，可确保该传动操作安全容易。
2、简单直观、触手可及
控制盘的设置菜单和助手可帮助您高效使用该传动。
3、提高能效
能效信息可帮助您监测和节省工艺流程中使用的能源。
4、监控和维护工具
Drive composer PC工具适用于配置和监控以及工艺流程调试。该PC工具通过以太网或USB接口与该传动的控制盘连接。
5、与所有主要自动化网络建立通信
现场总线适配器可让该传动与所有主要工业自动化网络建立连接。
6、基于性能的可靠性
先进的诊断和预警系统可让用户有效分析和解决问题。凭借失电跨越功能，ACS580MV传动可实现可靠、无故障运行，并在电网性能不佳时保持稳定运行。
适用于各类用户
使用全能型传动时，您无需知道所有参数或使用任何编程语言。用您自己的母语和常识就足够了。简单直观的设置菜单和助手可帮助您轻松操作传动。
Drive composer PC工具可提供广泛的传动监控和工艺优化功能。集成的紧急断电和紧急停机功能可保证设备操作人员高度安全。
如果您的工艺需求增多了，下一台全能型传动也会有相同的接口、 外观、界面及工具，让您拥有更多灵活性，但复杂性不增加。
一劳永逸——传动操作简单、灵活，能帮助您节省时间和金钱
适用于各种工艺
ACS580MV传动适用于各种标准传动应用，内部标配所有通用于速度和转矩控制应用的基本功能。
功率范围到6.3 MW。各种现场总线适配器可选件使其能与所有主要工业自动化网络连接通信。
对于有不同需求的应用，通用的传动架构能够确保客户顺利过渡至ABB全能型传动家族的其他成员，譬如ACS580通用型传动或ACS880工业传动等。
通信兼容性是什么意思呢？您可以很轻松的将传动与所有自动化网络连接在一起。
适用于各种环境
ABB的全能型传动让您不仅能改进电机的能耗，还能优化整个工艺流程。
该传动本身可帮助您只使用电机运行所需的能源。内置的能效计算器可帮助您分析和优化工艺流程。除此之外，借助我们提供的服务，您还能在该传动的整个生命周期中保持工艺高效、可靠地运行。
最绿色的能源就是您未使用的能源。ACS580MV传动就能让您实现这一环保目标。
适用于各类企业
通常情况下，购买任何传动都是一笔合理的投资，因为通过降低能耗和提高生产效率可以短期内就得到回报。
选购一台ABB全能型传动时，您得到的远不只是一台传动设备。
您还能获得我们能够支持您业务发展的各种产品和服务，包括我们在各个行业数十年的业务经验。ABB当地办事处和全球供应商网络成员可以上门为您服务。
成熟的技术与整个ABB集团相得益彰，只为支持您的业务发展。

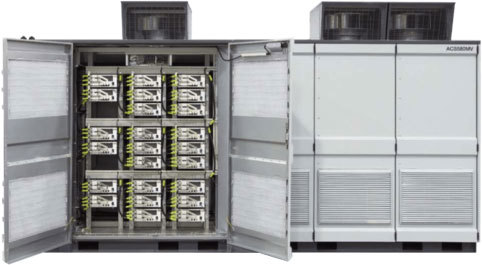

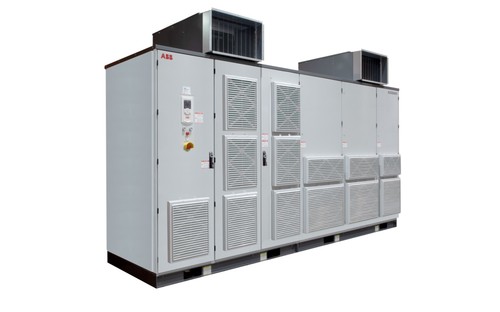

面向各种应用的可靠传动
柜体式通用型中压传动ACS580MV可以控制风机、泵以及不同行业(变转矩和恒转矩)的工艺流程。该传动标配各种功能模块，集成一切基本功能，从而简化订购，缩短交货周期，降低调试成本。

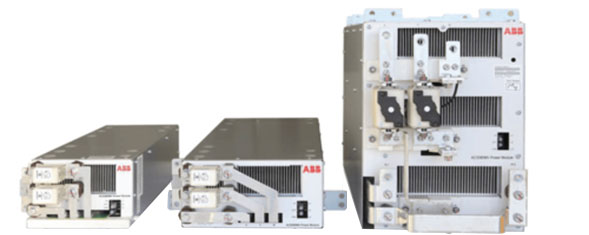

该传动采用新一代H桥级联技术，结合紧凑的设计，能提供出色的谐波抑制能力。凭借失电跨越功能，ACS580MV可实现可靠、无故障运行，并在电网性能不佳时保持稳定运行。凭借 IP42、冗余散热风扇和先进的预警系统等配置，该传动即便在恶劣的工业环境中也能保持最高的可靠性。插入式现场总线适配器模块可使其与所有主要自动化系统建立通信连接。该传动及所有可选件均使用涂层电路板，在恶劣外界环境中具有很强的耐久性。
简单易用的控制盘和PC工具
控制盘和PC工具让传动操作、监控和维护简单直观。控制盘直观的设置菜单和内置助手，可加快调试速度，而Drive composer PC工具可提供广泛的传动监控和工艺优化功能。
提高能效
内置的能效计算器可以计算用电量和省电量、二氧化碳减排量以及节省电费，从而帮助用户优化工艺流程，确保优化能源使用。
功能多样的标准软件
调试速度更快
DriveStartup工具拥有清晰、直观且视觉上先进的界面及不同的助手功能，使得设置该传动十分简单。它有助于节省调试时间。
先进的过程控制
ACS580MV传动通过标量和矢量控制模式对感应电机实施先进的过程控制。许多嵌入式保护功能和其他功能可改进电机和工艺性能。
快速飞车跟踪启动
快速启动功能既适用于标量也适用于矢量控制模式。该传动可以控制住正在运行的电机，这是风机等大转动惯量的应用通常需要的功能。
负载监测
负载监测功能可将电流等传动数据收集到日志中。该日志可显示出传动的运行情况，从而让您能够分析和优化传动应用。
PID内置
内置的独立式PID使ACS580MV成为了完全自主的传动装置，它无需从控制室提供外部逻辑输入，只需要进行外部过程监测。
优化能源使用
ACS580MV传动拥有可帮助您节省和管理能源的功能。您可以通过能效计算器监测每小时、每天和累计的耗电量。用该传动替代直接挂网电机的控制后，您随即就能享受到能耗、二氧化碳排放或电费减少的益处，并真正意识到该传动的投资回收期有多短。
轻松诊断，实现无故障运行
控制盘和Drive composer PC工具的诊断菜单可让您有效分析和解决问题。您可以快速分析出传动为何正常运行、停机或以现有的转速运行。菜单中显示有当前故障、警告或事件日志。菜单还会表明当前是否有任何条件在限制该传动运行，并给出解决这些问题的方法建议。入门级Drive composer PC工具可通过 ABB官网免费获取。

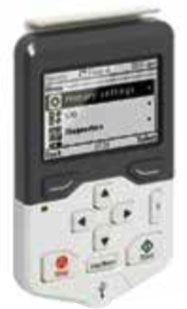

直观的控制盘简化操作
顺畅的导航和过程调整
控制盘拥有语境联想型软键和四个导航键，它们可让您快速浏览和调整传动设置。条形图、直方图和趋势图等许多灵活的数据可视化功能，可帮助您分析过程。通过该控制盘的文本编辑器，您可以向I/O信号中添加信息或自定义故障和警告信息。您还可以给该传动确定一个独一无二的名称。
轻松维护
该传动拥有强大的备份和恢复功能(通过名称、日期和内容)，并支持不同的语言版本。故障或警告可以被快速解决，因为帮助键可以提供背景敏感型指导和检修建议。

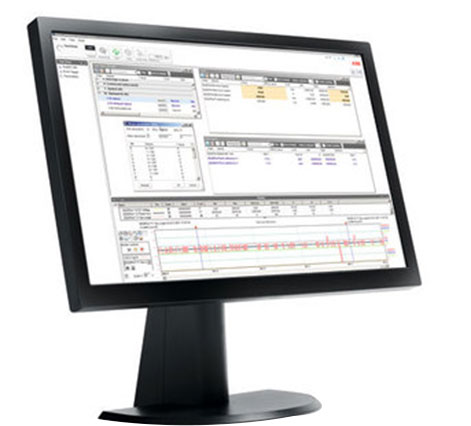

PC工具提供传动调试和过程调整功能
免费版PC工具可以提供监控和维护功能，而专业版PC工具还能提供自定义参数窗口、传动配置控制示意图、改进型监测和诊断等更多功能。
通过该传动上的以太网接口或辅助控制盘上的USB接口，用户可以将Drive composer工具连接到传动上。传动的所有信息( 参数记录器、故障、备份、事件列表)可以归拢到一个辅助诊断文件中。这可以加快故障跟踪速度，缩短停机时间，降低运营和维护成本。
Drive composer pro提供扩展功能
Drive composer pro提供的标配功能与免费版Drive composer PC工具相同，包括参数设置、下载和上传文件及搜索参数等 等。它还能提供梯形流程图和各种显示框等高级功能。
控制图可让用户无需浏览冗长的参数列表，从而帮助用户快速、轻松地设置传动的逻辑参数。该工具可以快速监测来自一 个PC工具网络中多台传动的多种信号。它还能提供完整的备份和恢复功能。
DriveStartup确保传动调试快速、优质
运用DriveStartup工具可让传动调试过程更轻松。DriveStartup 可以引导您逐步完成所有调试——包括报告。确保调试结果最优、调试时间最短，从而帮助节省成本。
灵活连接自动化网络
现场总线可以使传动与PLC系统、I/O设备和工艺建立连接。相比传统的硬接线式输入/输出连接，现场总线连接方式可以节省布线成本。现场总线系统还具有收集大量数据的能力。
插入式现场总线适配器模块很容易被安装到变频器里面。它相比传统的输入/输出接口可以节省布线成本。现场总线系统也没有传统系统那么复杂，减少了总维护成本。
该通用型传动支持各种现场总线协议。可选的插入式现场总线适配器模块很容易被安装到传动设备里。
下文详述了现场总线连接方式的益处。
传动监测
可以选择一组传动参数和/或实际信号，譬如转矩、速度、电流 等，实现循环数据传输，从而加快数据获取速度。
传动诊断
准确、可靠的诊断信息可以通过告警、限制和故障信息获取，从而轻松与全工厂的人机界面接口相通信。

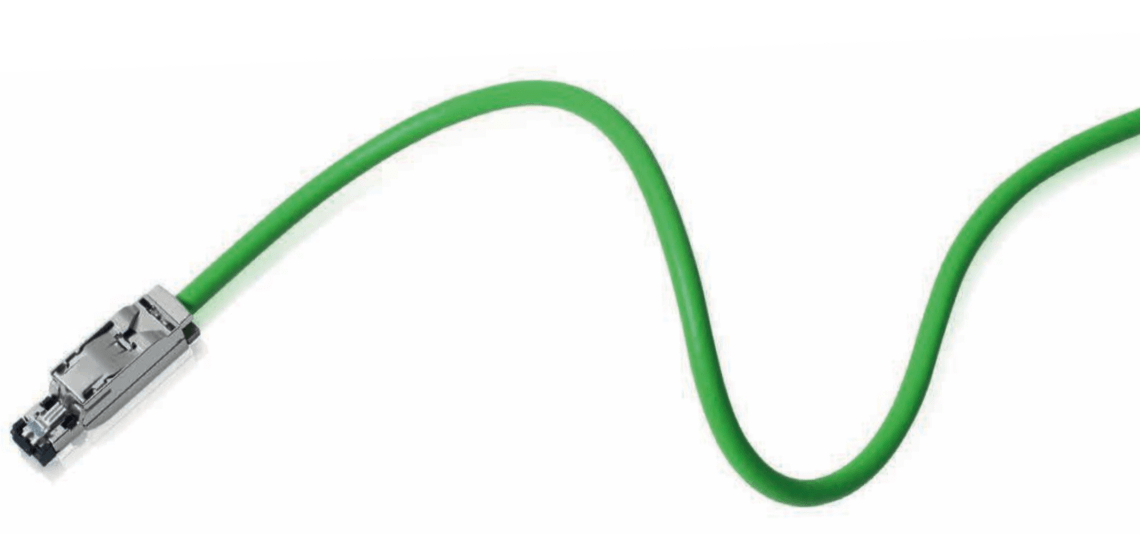

布线
取代传统大量的传动控制电缆，用一根电缆完成接线可以节省成本，提高系统可靠性和灵活性。
设计
采用现场总线控制方式可以节省安装时间，因为硬件和软件均为模块化结构，传动连接被简化。
ABB现场总线适配器帮助实现广泛的连接
ACS580MV支持以下现场总线协议:
现场总线适配器模块
| 现场总线（有2个插槽适用于I/O扩展或现场总线适配器） | |||||
| 现场总线适配器 | 可选件 | ||||
| DeviceNet适配器 | FDNA-01 | ||||
| PROFIBUS-DP适配器 | FPBA-01 | ||||
| CANopen适配器 | FCAN-01 | ||||
| Modbus适配器 | FSCA-01 | ||||
| ControlNet适配器 | FCNA-01 | ||||
| 以太网适配器（EIP、Modbus/TCP、PROFINET） | FENA-11 | ||||
| EtherCat适配器 | FECA-01 | ||||
| 以太网POWERLINK适配器 | FEPL-02 | ||||

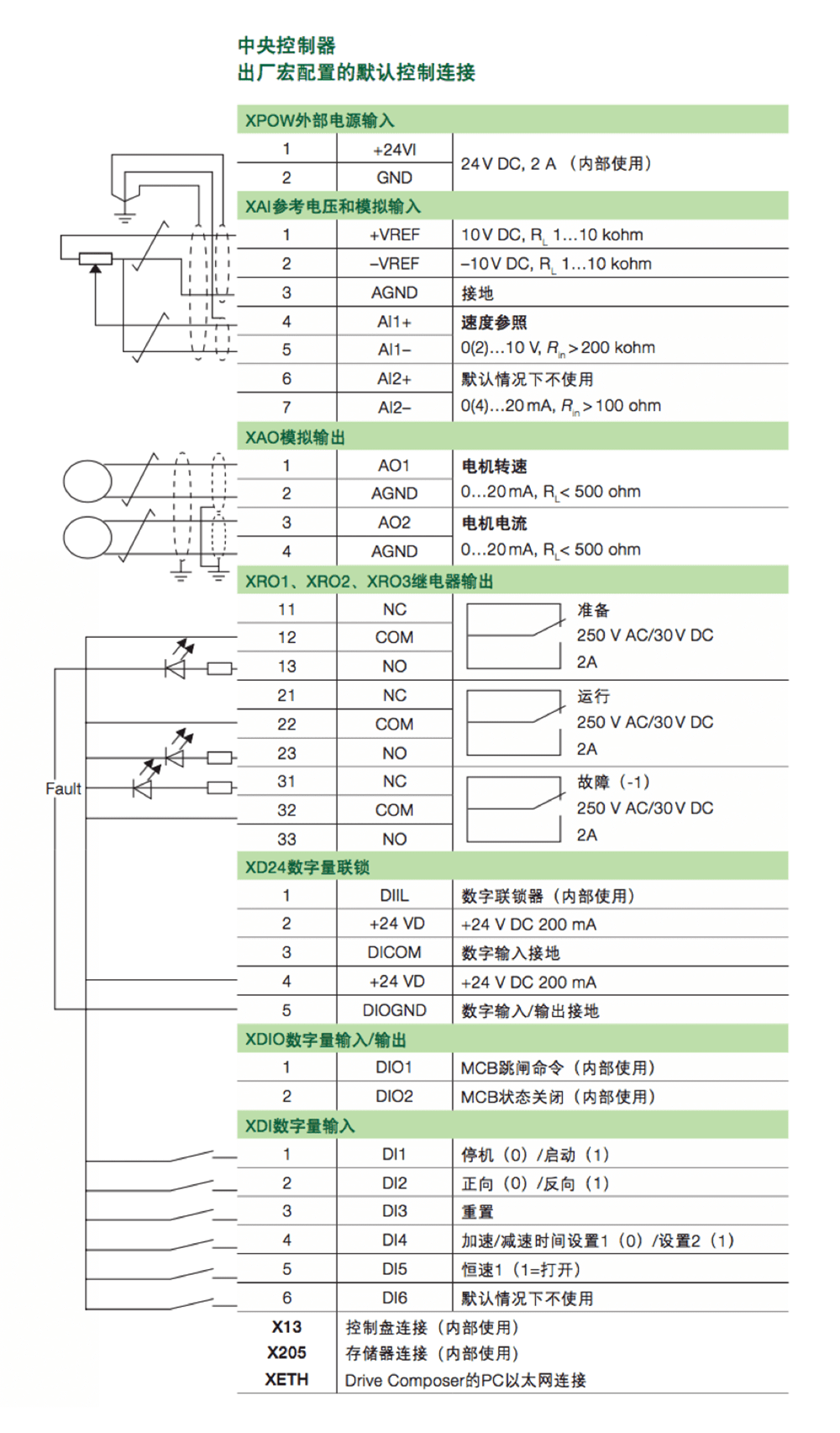

可提高连通性的输入/输出扩展模块
标准的输入和输出可通过使用可选的模拟和数字输入/输出扩展模块得到扩展。这些模块很容易被安装到位于主控制器上的扩展插槽中。
使用FIO-11和 FIO-01模块很容易配置电机冷却风扇开/关通信等典型功能。
模拟和数字输入/输出扩展模块
| 接口 | 可选件 | |||||||||||||||||||||||||||||||
| 4 | x | DI/O, 2 x RO | FIO-01 | |||||||||||||||||||||||||||||
| 3 | x | AI (mA/V), 1 x | AO | (mA), | 2 | x | DI/O | FIO-11 | ||||||||||||||||||||||||
| 2 | x | AI (mA/V), 2 x | AO | (mA) | FAIO-01 | |||||||||||||||||||||||||||
技术参数
| 电源连接 | ||||
| 电压 | 6 kV - 11 kV±10 %（电压低至-25%时降容使用） | |||
| 功率范围 | 6 kV: 200 - 3550 kW / 6.3 kV: 220 - 3500 kW / 6.6 kV: 250 - 4000 kW 10 kV: 225 - 5600 kW / 10.5 kV: 280 - 6300 kW / 11 kV: 250 - 6300 kW |
|||
| 频率 | 50/60Hz±5% | |||
| 功率因数 | cos ≥ 0.96 | |||
| 效率（在额定功率下） | > 98.5% （标准） | |||
| 电机连接 | ||||
| 电压 | 6 kV - 11 kV。如需其他电压等级，请联系ABB。 | |||
| 频率 | 输出频率：0-120 Hz， 50 Hz以下的电机标称频率可选 | |||
| 电机控制 | 标量和矢量控制 | |||
| 转矩控制 | 转矩阶跃上升时间：< 10 ms（额定转矩）；非线性度：± 5 %（额定转矩） | |||
| 速度控制 | 静态准确度：电机标称滑差的20 % 动态准确度：1%秒（100 %转矩阶跃） |
|||
| 过载 | 110 %（40 °C时1 min/10 min） | |||
| 标准电机电缆长度 | 600 m。超过600m，请联系ABB。 | |||
| 产品符合的标准： | ||||
| CE | ||||
| 可调速电力传动系统: EMC, IEC 61800-3: (2004+A1:2011, 2.1版) 2012 | ||||
| 可调速电力传动系统: 一般要求, IEC 61800-4: 2002 | ||||
| 可调速电力传动系统: 安全要求, IEC 61800-5-1: 2007 | ||||
| 可调速电力传动系统: 安全要求, IEC 61800-5-2: 2007 | ||||
| 机械安全–机械电气设备: 一般要求, IEC 60204-1: 2005 | ||||
| 机械安全–机械电气设备: 高压设备的要求, IEC 60204-11: 2000 | ||||
| 电源系统谐波控制推荐规程和要求, IEEE 519-1992 EU RoHS指令2011/65/EU | ||||
| EMC | ||||
| 符合 IEC 61000–2–4: 2002 Class 2 和 IEC 61800–3: 2012 Category 4 标准 | ||||
| 环境条件 | |||||||||||||||
| 环境温度 | |||||||||||||||
| 贮存 | -40-70 °C | ||||||||||||||
| 运输 | -40-70 °C | ||||||||||||||
| 运行 | 0-40 °C（无冷凝） 40 °C以上（降容） |
||||||||||||||
| 冷却方法 空冷 |
干燥洁净的空气 | ||||||||||||||
| 海拔 | |||||||||||||||
| 0-2,000 m | 无降容 | ||||||||||||||
| 高于2,000 m | 降容 | ||||||||||||||
| 相对湿度 | 5-95 %（无冷凝） | ||||||||||||||
| 防护等级 | 标配防护等级IP21,可选IP42 | ||||||||||||||
| 污染程度 | 不允许有可导电粉尘 | ||||||||||||||
| 贮存（不包括UPS） | IEC 60721-3-1: 1997, 等级: 1K5, 1C2 (化学气体), 1S2 (固体颗粒)* | ||||||||||||||
| 运输（不包括UPS） | IEC 60721-3-2: 1997, 等级: 2K4, 2C2 (化学气体), 2S2 (固体颗粒)* | ||||||||||||||
| 运行 | IEC 60721-3-3: (1994+A1:1995+A2: 2.2版) 2002, 等级: 3K3, 3C2 (化学气体), 3S1 (固体颗粒)* | ||||||||||||||
外形尺寸
| 电压等级 | 外形尺寸 | ） | ） | ） | ） |
| 6 / 6.3 kV | 6R1 | 2571 | 4050 | 1176 | 2900 |
| 6R2 | 2571 | 4050 | 1176 | 3100 | |
| 6R3 | 2571 | 4050 | 1176 | 3500 | |
| 6R4 | 2571 | 4050 | 1176 | 4000 | |
| 6R5 | 2571 | 4050 | 1176 | 4600 | |
| 6R6 | 2571 | 4250 | 1176 | 5000 | |
| 6R7 | 2571 | 5650 | 1376 | 7100 | |
| 6R8 | 2571 | 5650 | 1376 | 8800 | |
| 6R9 | 2571 | 5850 | 1376 | 9900 | |
| 10 kV | 10R1 | 2571 | 4050 | 1176 | 3300 |
| 10R2 | 2571 | 4050 | 1176 | 3700 | |
| 10R3 | 2571 | 4050 | 1176 | 4100 | |
| 10R4 | 2571 | 4450 | 1176 | 5100 | |
| 10R5 | 2571 | 4650 | 1176 | 5900 | |
| 10R6 | 2571 | 4650 | 1176 | 6600 | |
| 10R7 | 2571 | 6650 | 1376 | 10100 | |
| 10R8 | 2571 | 7050 | 1376 | 12300 | |
| 10R9 | 2571 | 7050 | 1376 | 13900 | |
| 6.6 kV | 6.6R1 | 2571 | 4050 | 1176 | 3000 |
| 6.6R2 | 2571 | 4050 | 1176 | 3300 | |
| 6.6R3 | 2571 | 4050 | 1176 | 3700 | |
| 6.6R4 | 2571 | 4050 | 1176 | 4300 | |
| 6.6R5 | 2571 | 4050 | 1176 | 4800 | |
| 6.6R6 | 2571 | 4250 | 1176 | 5600 | |
| 6.6R7 | 2571 | 6050 | 1376 | 7800 | |
| 6.6R8 | 2571 | 6250 | 1376 | 9500 | |
| 6.6R9 | 2571 | 6250 | 1376 | 10700 | |
| 10.5/11 kV | 11R1 | 2571 | 4050 | 1176 | 3500 |
| 11R2 | 2571 | 4050 | 1176 | 4000 | |
| 11R3 | 2571 | 4050 | 1176 | 4400 | |
| 11R4 | 2571 | 4650 | 1176 | 5600 | |
| 11R5 | 2571 | 4650 | 1176 | 6000 | |
| 11R6 | 2571 | 4650 | 1176 | 7200 | |
| 11R7 | 2571 | 7450 | 1376 | 11200 | |
| 11R8 | 2571 | 7850 | 1376 | 13400 | |
| 11R9 | 2571 | 7850 | 1376 | 14900 |
额定值、型号和电压
| 标准电压等级：6 kV | |||||||
| 额定应用 | 机型代码 | 外形尺寸 | |||||
| PN kW |
PN hp |
I2N A |
|||||
| UN = 6 kV 功率值在电机额定电压为6 kV时有效 | |||||||
| 200 | 268 | 0026 | ACS580MV-07-0026A-060 | 6R1 | |||
| 225 | 302 | 0030 | ACS580MV-07-0030A-060 | 6R2 | |||
| 250 | 335 | 0034 | ACS580MV-07-0034A-060 | 6R2 | |||
| 280 | 375 | 0038 | ACS580MV-07-0038A-060 | 6R2 | |||
| 315 | 422 | 0040 | ACS580MV-07-0040A-060 | 6R2 | |||
| 355 | 476 | 0049 | ACS580MV-07-0049A-060 | 6R3 | |||
| 400 | 536 | 0051 | ACS580MV-07-0051A-060 | 6R3 | |||
| 450 | 603 | 0053 | ACS580MV-07-0053A-060 | 6R3 | |||
| 500 | 671 | 0064 | ACS580MV-07-0064A-060 | 6R4 | |||
| 560 | 751 | 0072 | ACS580MV-07-0072A-060 | 6R4 | |||
| 630 | 845 | 0079 | ACS580MV-07-0079A-060 | 6R4 | |||
| 710 | 952 | 0088 | ACS580MV-07-0088A-060 | 6R5 | |||
| 800 | 1073 | 0098 | ACS580MV-07-0098A-060 | 6R5 | |||
| 900 | 1207 | 0105 | ACS580MV-07-0105A-060 | 6R5 | |||
| 1000 | 1341 | 0122 | ACS580MV-07-0122A-060 | 6R6 | |||
| 1120 | 1502 | 0137 | ACS580MV-07-0137A-060 | 6R6 | |||
| 1250 | 1676 | 0153 | ACS580MV-07-0153A-060 | 6R6 | |||
| 1400 | 1877 | 0169 | ACS580MV-07-0169A-060 | 6R7 | |||
| 1600 | 2146 | 0190 | ACS580MV-07-0190A-060 | 6R7 | |||
| 1800 | 2414 | 0205 | ACS580MV-07-0205A-060 | 6R7 | |||
| 2000 | 2682 | 0235 | ACS580MV-07-0235A-060 | 6R8 | |||
| 2250 | 3017 | 0263 | ACS580MV-07-0263A-060 | 6R8 | |||
| 2500 | 3353 | 0293 | ACS580MV-07-0293A-060 | 6R8 | |||
| 2800 | 3755 | 0328 | ACS580MV-07-0328A-060 | 6R9 | |||
| 3150 | 4224 | 0360 | ACS580MV-07-0360A-060 | 6R9 | |||
| 3550 | 4761 | 0410 | ACS580MV-07-0410A-060 | 6R9 | |||
| 标准电压等级：6.6 kV | |||||||
| 额定使用 | 机型代码 | 外形尺寸 | |||||
|
PN kW |
PN hp |
I2N A |
|||||
| UN = 6.6 kV 功率值在电机额定电压为6.6 kV时有效 | |||||||
| 225 | 302 | 0030 | ACS580MV-07-0030A-060 | 6R2 | |||
| 250 | 335 | 0034 | ACS580MV-07-0034A-060 | 6R2 | |||
| 280 | 375 | 0038 | ACS580MV-07-0038A-060 | 6R2 | |||
| 315 | 422 | 0040 | ACS580MV-07-0040A-060 | 6R2 | |||
| 355 | 476 | 0049 | ACS580MV-07-0049A-060 | 6R3 | |||
| 400 | 536 | 0051 | ACS580MV-07-0051A-060 | 6R3 | |||
| 450 | 603 | 0053 | ACS580MV-07-0053A-060 | 6R3 | |||
| 500 | 671 | 0064 | ACS580MV-07-0064A-060 | 6R4 | |||
| 560 | 751 | 0072 | ACS580MV-07-0072A-060 | 6R4 | |||
| 630 | 845 | 0079 | ACS580MV-07-0079A-060 | 6R4 | |||
| 710 | 952 | 0088 | ACS580MV-07-0088A-060 | 6R5 | |||
| 800 | 1073 | 0098 | ACS580MV-07-0098A-060 | 6R5 | |||
| 900 | 1207 | 0105 | ACS580MV-07-0105A-060 | 6R5 | |||
| 1000 | 1341 | 0122 | ACS580MV-07-0122A-060 | 6R6 | |||
| 1120 | 1502 | 0137 | ACS580MV-07-0137A-060 | 6R6 | |||
| 1250 | 1676 | 0153 | ACS580MV-07-0153A-060 | 6R6 | |||
| 1400 | 1877 | 0169 | ACS580MV-07-0169A-060 | 6R7 | |||
| 1600 | 2146 | 0190 | ACS580MV-07-0190A-060 | 6R7 | |||
| 1800 | 2414 | 0205 | ACS580MV-07-0205A-060 | 6R7 | |||
| 2000 | 2682 | 0235 | ACS580MV-07-0235A-060 | 6R8 | |||
| 2250 | 3017 | 0263 | ACS580MV-07-0263A-060 | 6R8 | |||
| 2500 | 3353 | 0293 | ACS580MV-07-0293A-060 | 6R8 | |||
| 2800 | 3755 | 0328 | ACS580MV-07-0328A-060 | 6R9 | |||
| 3150 | 4224 | 0360 | ACS580MV-07-0360A-060 | 6R9 | |||
| 3550 | 4761 | 0410 | ACS580MV-07-0410A-060 | 6R9 | |||
| 250 | 335 | 0028 | ACS580MV-07-0028A-066 | 6.6R1 | |||
| 280 | 375 | 0031 | ACS580MV-07-0031A-066 | 6.6R2 | |||
| 315 | 422 | 0035 | ACS580MV-07-0035A-066 | 6.6R2 | |||
| 390 | 523 | 0042 | ACS580MV-07-0042A-066 | 6.6R2 | |||
| 450 | 603 | 0049 | ACS580MV-07-0049A-066 | 6.6R3 | |||
| 500 | 670 | 0055 | ACS580MV-07-0055A-066 | 6.6R3 | |||
| 580 | 777 | 0063 | ACS580MV-07-0063A-066 | 6.6R4 | |||
| 670 | 898 | 0073 | ACS580MV-07-0073A-066 | 6.6R4 | |||
| 750 | 1005 | 0082 | ACS580MV-07-0082A-066 | 6.6R4 | |||
| 800 | 1072 | 0087 | ACS580MV-07-0087A-066 | 6.6R5 | |||
| 900 | 1206 | 0098 | ACS580MV-07-0098A-066 | 6.6R5 | |||
| 1000 | 1340 | 0109 | ACS580MV-07-0109A-066 | 6.6R5 | |||
| 1150 | 1542 | 0125 | ACS580MV-07-0125A-066 | 6.6R6 | |||
| 1300 | 1743 | 0141 | ACS580MV-07-0141A-066 | 6.6R6 | |||
| 1500 | 2011 | 0163 | ACS580MV-07-0163A-066 | 6.6R6 | |||
| 1650 | 2212 | 0179 | ACS580MV-07-0179A-066 | 6.6R7 | |||
| 1800 | 2413 | 0195 | ACS580MV-07-0195A-066 | 6.6R7 | |||
| 2000 | 2681 | 0217 | ACS580MV-07-0217A-066 | 6.6R7 | |||
| 2250 | 3016 | 0244 | ACS580MV-07-0244A-066 | 6.6R8 | |||
| 2500 | 3351 | 0271 | ACS580MV-07-0271A-066 | 6.6R8 | |||
| 2700 | 3619 | 0293 | ACS580MV-07-0293A-066 | 6.6R8 | |||
| 3100 | 4155 | 0336 | ACS580MV-07-0336A-066 | 6.6R9 | |||
| 3600 | 4826 | 0390 | ACS580MV-07-0390A-066 | 6.6R9 | |||
| 4000 | 5362 | 0435 | ACS580MV-07-0435A-066 | 6.6R9 | |||
其他电压等级，6.3kV。请联系ABB。
|
额定值 |
|
|
PN |
电机典型额定功率 |
| I2N |
40°C连续额定电流，每10分钟允许1分钟110%I2N |
| 标准电压等级：10 kV | |||||||
| 额定应用 | 机型代码 | 外形尺寸 | |||||
| PN kW |
PN hp |
I2N A |
|||||
| UN= 10 kV 功率值在电机额定电压为10 kV时有效 | |||||||
| 225 | 302 | 0017 | ACS580MV-07-0017A-100 | 10R1 | |||
| 250 | 335 | 0021 | ACS580MV-07-0021A-100 | 10R1 | |||
| 280 | 375 | 0024 | ACS580MV-07-0024A-100 | 10R1 | |||
| 355 | 476 | 0026 | ACS580MV-07-0026A-100 | 10R1 | |||
| 400 | 536 | 0033 | ACS580MV-07-0033A-100 | 10R2 | |||
| 450 | 603 | 0037 | ACS580MV-07-0037A-100 | 10R2 | |||
| 500 | 671 | 0039 | ACS580MV-07-0039A-100 | 10R2 | |||
| 560 | 751 | 0045 | ACS580MV-07-0045A-100 | 10R3 | |||
| 630 | 845 | 0049 | ACS580MV-07-0049A-100 | 10R3 | |||
| 710 | 952 | 0052 | ACS580MV-07-0052A-100 | 10R3 | |||
| 800 | 1073 | 0062 | ACS580MV-07-0062A-100 | 10R4 | |||
| 900 | 1207 | 0069 | ACS580MV-07-0069A-100 | 10R4 | |||
| 1000 | 1341 | 0075 | ACS580MV-07-0075A-100 | 10R4 | |||
| 1120 | 1502 | 0082 | ACS580MV-07-0082A-100 | 10R5 | |||
| 1250 | 1676 | 0091 | ACS580MV-07-0091A-100 | 10R5 | |||
| 1400 | 1877 | 0102 | ACS580MV-07-0102A-100 | 10R5 | |||
| 1600 | 2146 | 0116 | ACS580MV-07-0116A-100 | 10R6 | |||
| 1800 | 2414 | 0130 | ACS580MV-07-0130A-100 | 10R6 | |||
| 2000 | 2682 | 0143 | ACS580MV-07-0143A-100 | 10R6 | |||
| 2250 | 3017 | 0156 | ACS580MV-07-0156A-100 | 10R7 | |||
| 2500 | 3353 | 0176 | ACS580MV-07-0176A-100 | 10R7 | |||
| 2800 | 3755 | 0197 | ACS580MV-07-0197A-100 | 10R7 | |||
| 3150 | 4224 | 0219 | ACS580MV-07-0219A-100 | 10R8 | |||
| 3550 | 4761 | 0247 | ACS580MV-07-0247A-100 | 10R8 | |||
| 4000 | 5364 | 0278 | ACS580MV-07-0278A-100 | 10R8 | |||
| 4500 | 6035 | 0310 | ACS580MV-07-0310A-100 | 10R9 | |||
| 5000 | 6705 | 0340 | ACS580MV-07-0340A-100 | 10R9 | |||
| 5600 | 7510 | 0387 | ACS580MV-07-0387A-100 | 10R9 | |||
|
标准电压等级：11 kV |
|||||||
| 额定使用 | 机型代码 | 外形尺寸 | |||||
|
PN kW |
PN hp |
I2N A |
|||||
| UN= 11 kV 功率值在电机额定电压为11 kV时有效 | |||||||
| 250 | 335 | 0017 | ACS580MV-07-0017A-110 | 11R1 | |||
| 280 | 375 | 0019 | ACS580MV-07-0019A-110 | 11R1 | |||
| 315 | 422 | 0021 | ACS580MV-07-0021A-110 | 11R1 | |||
| 385 | 516 | 0025 | ACS580MV-07-0025A-110 | 11R1 | |||
| 450 | 603 | 0030 | ACS580MV-07-0030A-110 | 11R2 | |||
| 510 | 684 | 0034 | ACS580MV-07-0034A-110 | 11R2 | |||
| 585 | 784 | 0038 | ACS580MV-07-0038A-110 | 11R2 | |||
| 630 | 845 | 0041 | ACS580MV-07-0041A-110 | 11R3 | |||
| 710 | 952 | 0046 | ACS580MV-07-0046A-110 | 11R3 | |||
| 800 | 1072 | 0052 | ACS580MV-07-0052A-110 | 11R3 | |||
| 950 | 1273 | 0062 | ACS580MV-07-0062A-110 | 11R4 | |||
| 1100 | 1475 | 0072 | ACS580MV-07-0072A-110 | 11R4 | |||
| 1250 | 1676 | 0082 | ACS580MV-07-0082A-110 | 11R4 | |||
| 1400 | 1877 | 0091 | ACS580MV-07-0091A-110 | 11R5 | |||
| 1550 | 2078 | 0102 | ACS580MV-07-0102A-110 | 11R5 | |||
| 1800 | 2413 | 0117 | ACS580MV-07-0117A-110 | 11R6 | |||
| 2050 | 2748 | 0134 | ACS580MV-07-0134A-110 | 11R6 | |||
| 2350 | 3150 | 0153 | ACS580MV-07-0153A-110 | 11R6 | |||
| 2600 | 3485 | 0170 | ACS580MV-07-0170A-110 | 11R7 | |||
| 2850 | 3820 | 0186 | ACS580MV-07-0186A-110 | 11R7 | |||
| 3150 | 4223 | 0205 | ACS580MV-07-0205A-110 | 11R7 | |||
| 3600 | 4826 | 0235 | ACS580MV-07-0235A-110 | 11R8 | |||
| 4100 | 5496 | 0267 | ACS580MV-07-0267A-110 | 11R8 | |||
| 4600 | 6166 | 0300 | ACS580MV-07-0300A-110 | 11R8 | |||
| 5100 | 6836 | 0332 | ACS580MV-07-0332A-110 | 11R9 | |||
| 5700 | 7641 | 0370 | ACS580MV-07-0370A-110 | 11R9 | |||
| 6300 | 8445 | 0410 | ACS580MV-07-0410A-110 | 11R9 | |||
| 额定值 | |||||||||
| PN | 电机典型额定功率 | ||||||||
| I2N | 40°C连续额定电流，每10分钟允许1分钟110%I2N | ||||||||
其他电压等级，10.5kV。请联系ABB。
可选件
机柜可选件
ACS580MV拥有防护等级为IP42的机柜，它能让该传动在恶劣的环境条件下可靠运行。
用户可以选择为ACS580MV配备机柜加热器，它能在传动未加电时(譬如维护或停机期间)防止机柜内部湿气冷凝。
如客户选择辅助供电包，那么冷却风机所需的电源将由ACS580MV内部提供。另外，我们还提供了UPS做为可选件以供客户购买。
| 防护等级 |
| IP42 |
| 机柜可选件 机柜加热器 |
描述 需要附加220–240V的外部电源 |
||||||||||||||||||||||||||||||||||||||
| 辅助供电包 | 提供变频器冷却风机所需电源 | ||||||||||||||||||||||||||||||||||||||
| 辅助供电包+ 内置UPS |
除提供变频器冷却风机所需电源以外，还提供UPS电源为控制单元供电。 |
||||||||||||||||||||||||||||||||||||||
冷却
ACS580MV配有冷却风扇。冷却空气不能含有腐蚀性物质、水分和灰尘。空气温度不能高于最大环境温度40 °C(50 °C时降容)。安装之前，请先核对技术数据表中的信息。
可选的冗余散热风扇可在出现冷却问题时，确保传动自动切换到另一台风扇，从而保证工艺运行高度可靠。而且，用户还可以选择一个适用于连接风道的特殊接口，通过它将风道与传动机柜相连。
| 冷却 |
| 冷却可选件 |
| 冗余散热风扇 |
| 风道连接法兰套件 |
安全性能
集成的紧急断电和紧急停机功能意味着设备操作人员高度安全，用户还可以选择通过SILCL3/PLe认证的安全性能。
| 安全性能 |
通过打开主接触器/断路器实现目录0的紧急停机(SILCL3/Ple)
特殊可选件
对于特殊的环境条件和应用，传动选型和配置需要以需求为导向。ACS580MV可提供各种可供用户选择并且可能决定该传动降容值的特殊可选件。
根据用户现场情况，ACS580MV可应用于传动输出电压和电网电压不同的场合。
配置该传动时需要特别注意极端的环境条件，譬如环境温度或高海拔，它们可能会影响到机柜选型的规格。此外，用户还可以选择适用于恒转矩应用(譬如传送带或搅拌机等)、EX防爆电机应用或不同过载能力的应用需求。
标准接口和插入式扩展
ACS580MV传动提供各种标准 接口。除此之外，该传动还有可用于实施扩展(包括现场总线适配器模块和输入/输出扩展 模块)的可选插槽。
预定义宏使客户I/O配置方便又快捷。ACS580MV标配可提供如下3个宏和配置,它们可支 持最常用的应用需求，譬如适 用于改造项目的顺序控制。
中央控制器 出厂宏配置的默认控制连接

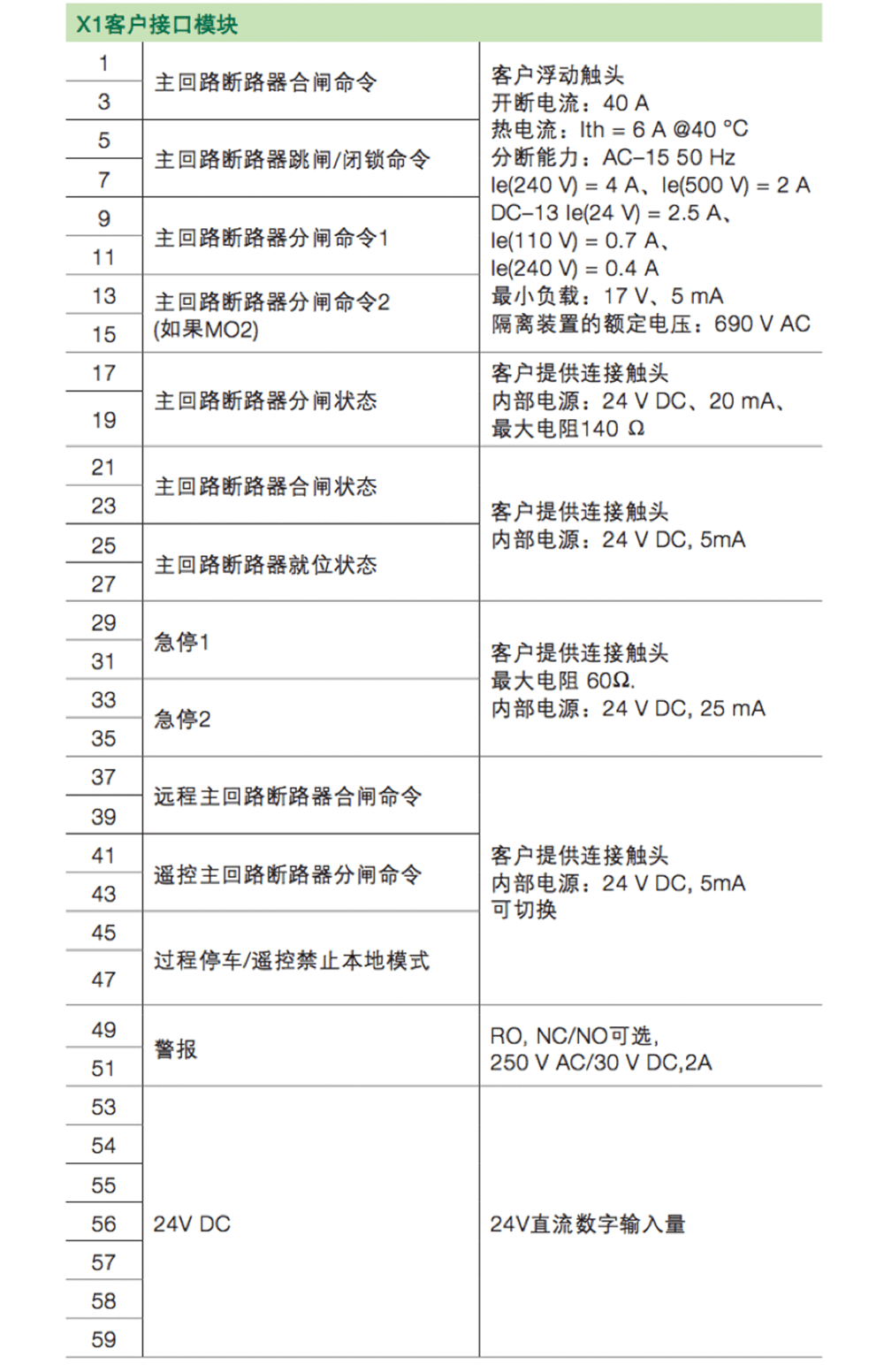

客户接口模块

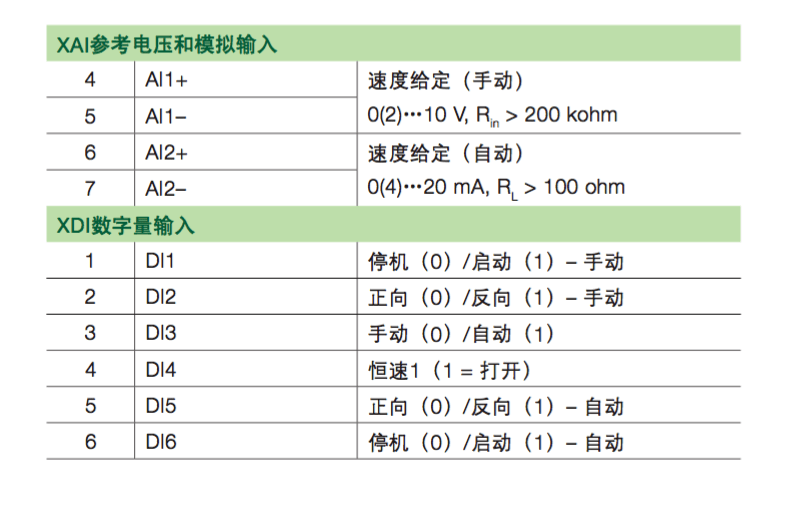

中央控制器的可用宏手动/自动宏(调整到出厂宏)

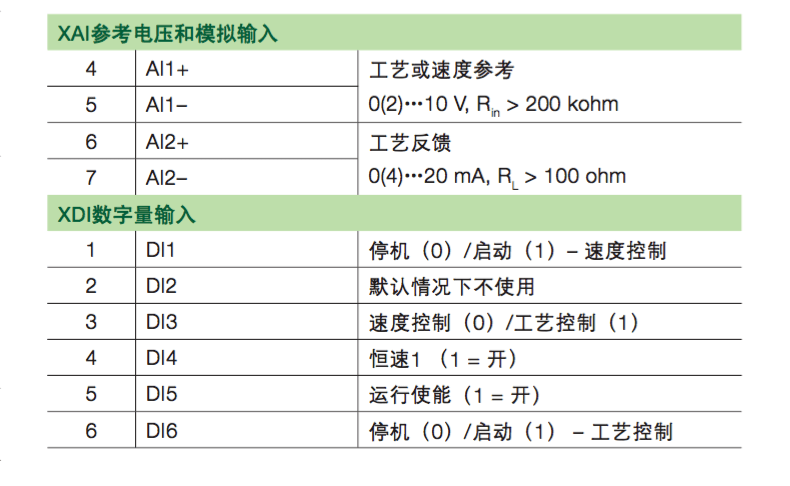

PID控制宏(出厂宏调整)

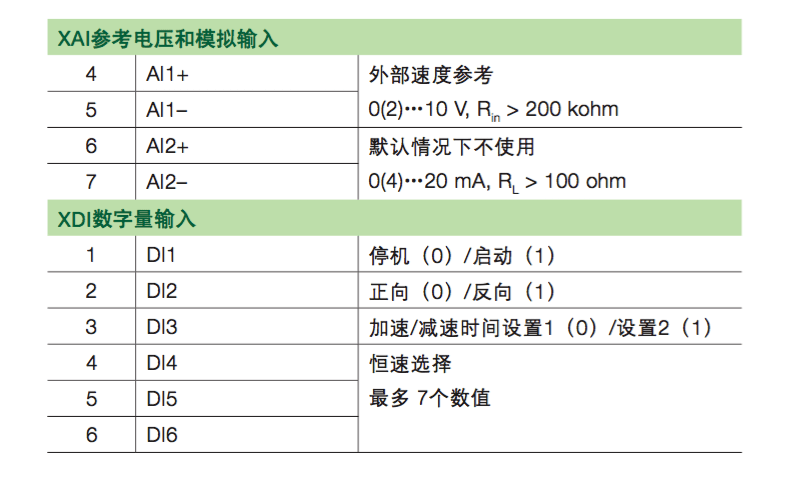

顺序控制宏(出厂宏调整)
![[标准传动]ACS530](https://static-cdn.yangbentong.com/64795a82e5f4364f486ddad5_png_thumb.png)
