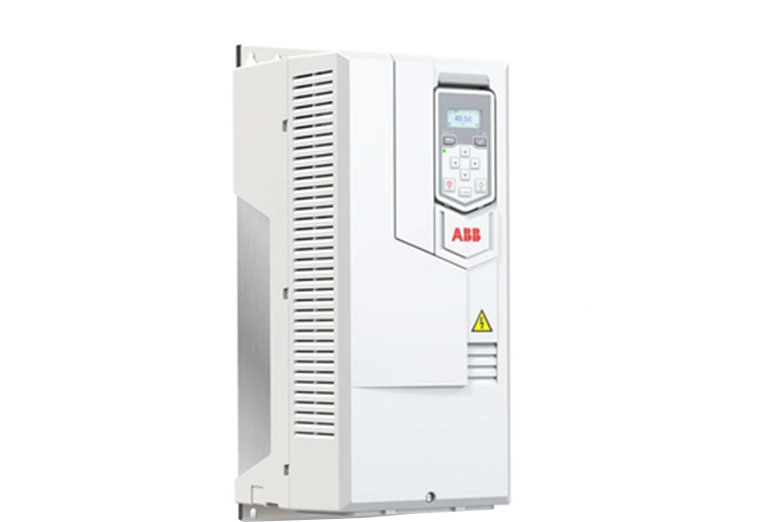

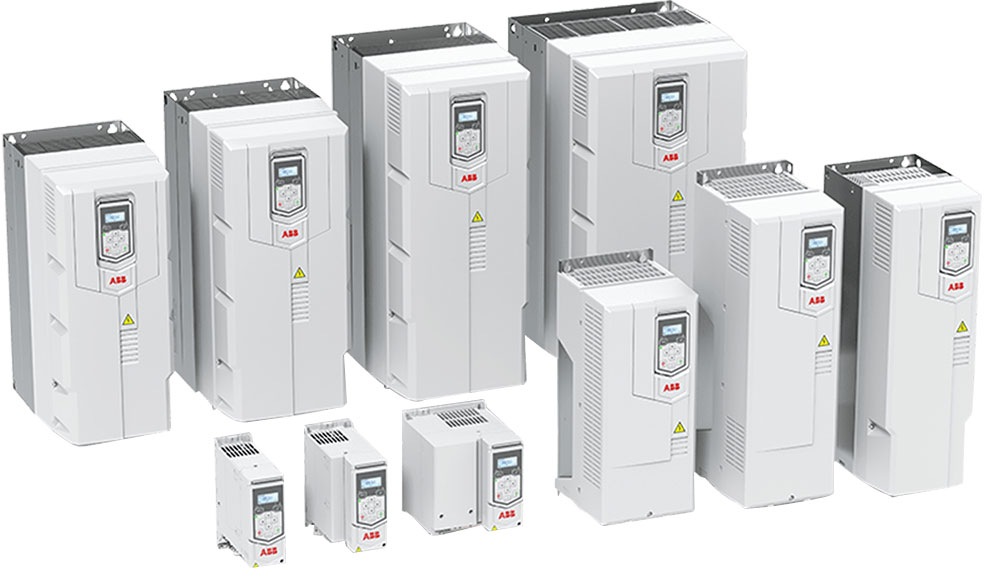

[标准传动]ACS530

全兼容对您而言意味着什么

适用于各类企业

在您选择 ABB 的一款全能型变频器后， 您获得的不只是一台变 频器，它们也成为了您业务战略的一部分。 ABB 变频器能实现对您生产过程的更佳控制，这意味着确保更低能耗、提高生产率、提升灵活性并且简单易用。

在变频器基础上，我们还提供多种产品及服务， 为您的业务提供全方位的支持。 ABB 在全球 90 多个国家设有办事机构，并拥有全球技术合作伙伴网络，全面更佳地在全球各地提供技术咨询和本地支持。在线注册自己的变频器后， 客户就能获得产品延保服务，在原保修期的基础上增享 12 个月保修。



适用于各种工业过程

ACS530 变频器的功率范围涵盖 0.75 kW 至 250 kW ，适用于各种通用型传动应用如泵、风机传送带，以及包括食品和饮料、化工、橡胶和塑料等在内的多种行业的简单过程控制。

集成的泵和风机功能，如 PFC ，SPFC 宏、自动化任务的定时功能及隧道通风应用所必须的超越模式， 在实现一台变频器的多泵控制的同时，降低工程师的工作量。借助各种现场总线适配器选件， 该变频器能实现与所有主要的工业自动化网络之间的通信。

当 ACS530 通用型变频器不能满足客户的应用要求时， ABB 通用型变频器架构支持平稳过渡到 ABB 产品组合中的其他全能型变频器， 如 ACS580 通用型变频器。



适用于各种环境

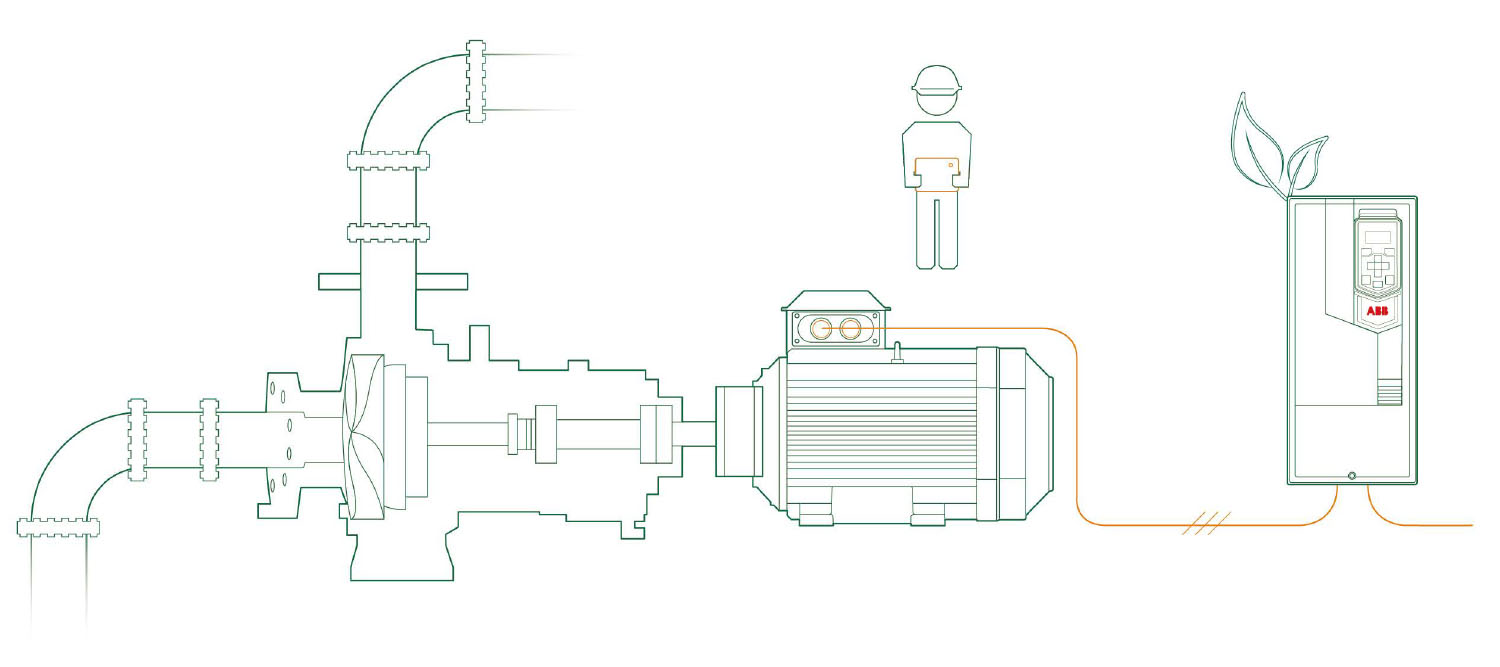

依托 ABB 及 ABB 变频器， 您优化的不仅是电机的能耗，而且也包括整个生产过程。

变频器可以根据电机所需的能耗驱动电机。内置的能效计算器可帮助您分析和优化生产过程。借助 ABB 生命周期服务，您将能在变频器整个生命周期的各个环节确保生产过程的高效、可靠运行。

最终，您不仅可实现节能，而且还能节省时间、降低成本， 并提高生产率。



适用于各类用户

所有的 ABB 变频器都具有易于使用的接口， 这有助于在变频器调试和维护期间节省时间。一旦您使用过一款全能型变频器， 其他的 ABB 全能型变频器的使用也变的易如反掌。

ACS530 提供多种功能，充分满足客户需求。基本控制盘的用户界面带图标显示，简单易学，可实现快速导航。ACS530 能满足不同的客户需求，具备丰富的控制盘选件。ABB 的智能手机应用程序 Drivetune 和蓝牙控制盘等新功能，可满足当前用户的使用习惯。

从变频器的选型、安装、到调试和使用， 都旨在帮您轻松实现节能、省时。



ACS530通用型传动是一款ABB全兼容变频器。ACS530能确保 在其整个生命周期的各个环节为您带来可靠及高效。

ACS530重要的内置功能及紧凑设计能为传统应用带来高可靠性 并简化操作——特别是在具有挑战性的环境条件下。

- 高可靠性

通过增强的涂层和独立的冷却通道，确保ACS530具备高可靠性；在ACS530上市之前， 会在实验室里模拟各种严苛的ABB环境测试， 使ACS530能在恶劣环境下运 行，并确保更长的产品使用寿命。

- 简单易用

借助简单的控制盘操作菜单设置， 易于启动和调试。ACS530优化的水泵与风机的控制

- 优化的水泵与风机的控制

ACS530针对水泵和风机控制而进行了优化。 通过集成的各种功能，如 PID ，PFC 及SPFC等多种宏设置， 可以有效降低调试工程师的工作量。

- 集成的安全功能

该变频器具备内置的TÜV安全转矩取消功能。凭借这些集成的安全功能，用户可通过有效投资充分保护人员及机器安全。

- 内置重要的功能

ACS530 通用型传动符合多个IEC标准，集成EMC滤波器和制动单元。凭借这些重要的内置功能， 客户可以减少变频器选型的工作量、有效控制成本。

- 节能

变频器的高效节能和内置的节能计算器有助于您监测生产过程所耗用的能源，确保节能。

- 向后兼容

ACS530的订购方式和服务资源与ACS510相同， 但外形尺寸设计更紧凑，功率范围更大。 对于了解ACS510变频器的客户，他们能很快适应和使用新变频器。

- 全方位服务

无论您的设备位于何处，无论您在哪个时区， ABB 的专业服务网络都能帮您确保设备的不断运行。





高可靠性确保更长的产品使用寿命

ACS530具有高可靠性，更能适应高湿度、腐蚀性空气、多尘等恶劣环境应用，从而帮助客户将业务拓展到更宽的领域。可靠的产品能确保设备长时间运行和工作，不仅能提高生产效率，使工程师工作更轻松，此外，还能降低维护投入。

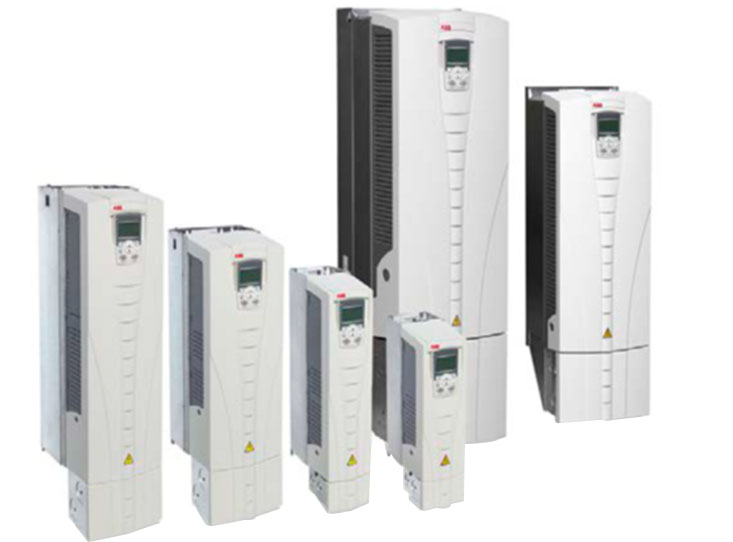

ACS530变频器借鉴了上一代变频器ACS510的成功经验。秉承了相同的设计理念，并在此基础上增添了更多的功能。

独立冷却风道有助于功率器件IGBT散热，同时使电路部分隔离，有效保护印刷电路板(PCB)上的元件，降低故障率，延长使用寿命。

新型涂层技术，覆盖印刷电路板(PCB)上所有元件区域，保护变频器免受粉末、油性物质的影响，可将应用领域扩展至更加恶劣环境。

ACS530还完成了在实验室里模拟恶劣使用环境的严格环境测试，确保产品在恶劣环境下的稳定运行。

湿度测试:依据国际标准在高湿环境下测试产品性能。
粉尘测试:模拟会产生粉尘的应用，如陶瓷、石材加工、水泥、纺织等。
腐蚀性气体测试:利用常见的腐蚀气体测试，如二氧化硫、氯气、硫化氢等，确保变频器在诸如印染、化工、制药等恶劣环境下应用下的可靠性。
盐雾测试：在测试中增加空气中盐雾含量，测试变频器运行的稳定性，以适应沿海环境。

输入电压范围323V(380V，-15%)至528V(480V，+10%)

允许在一些存在电压波动的区域使用，特别适用于发展中国家。

国际安全认证CE以及中国质量认证中心CQC(申请中)确保产品质量。





简单易用

借助标配的基本控制盘，客户可以实现对变频器的控制和参数设置，无需额外的费用。

基本控制盘包括如下功能:
– 图标显示 with
–  带背光的LCD显示
–  备份和恢复功能
–  带故障记录的诊断菜单
–  I/O状态显示
–  快速宏设置





节能

– 在大多数泵和风机的应用，很少需要变频器持续工作在最大流量模式下。
– 根据平方转矩的特性，即使很小的速度变化都能带来能耗的巨大差异。
– 通过能效控制，ACS530有助于客户在整个生命周期降低能耗和节省成本。

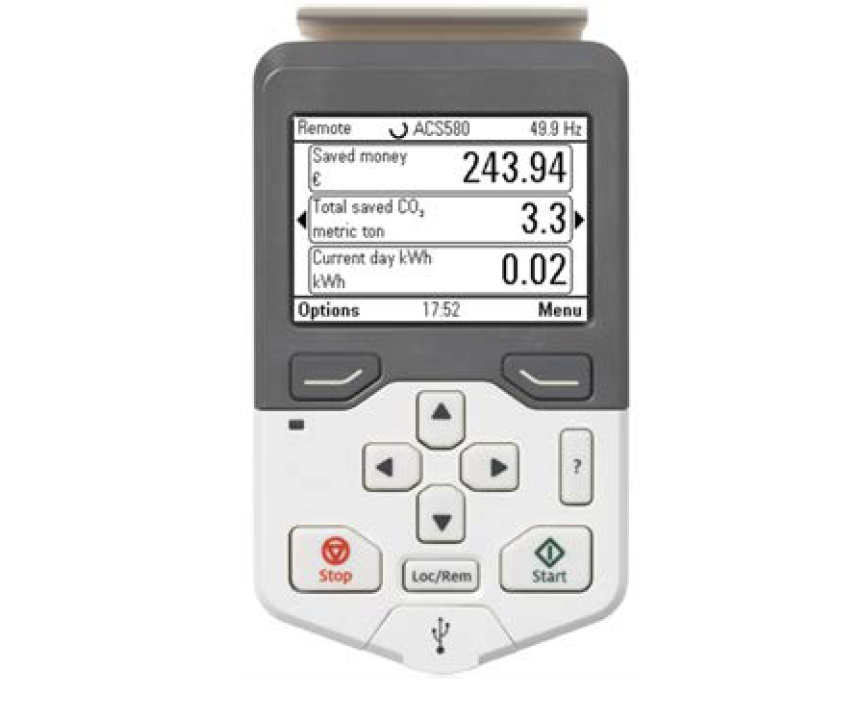

– ACS530的节能计算器，可记录节约的能源量、二氧化碳减排 量，并转换成用当地货币表示的节省金额。

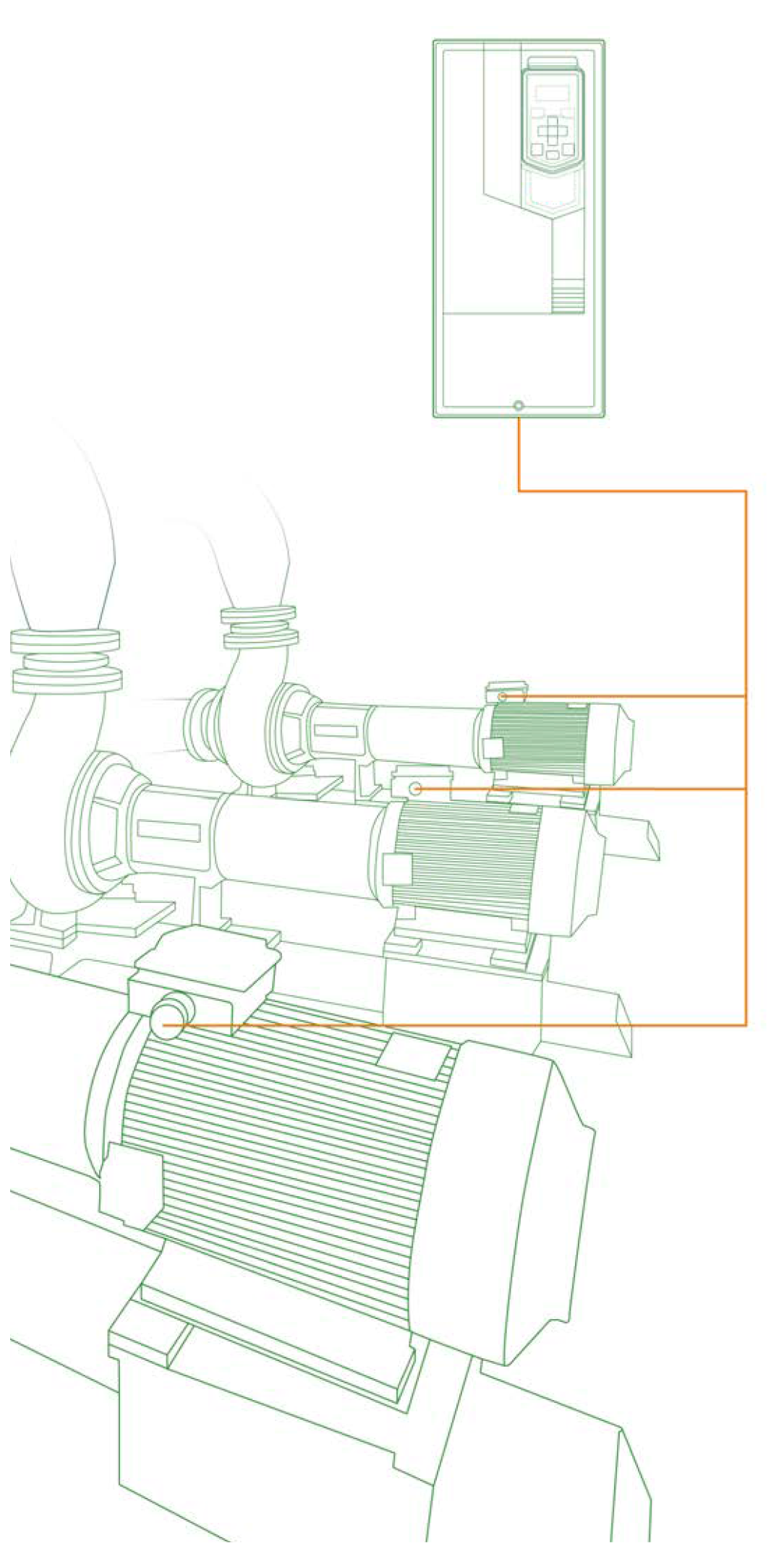

优化泵与风机控制

ACS530针对泵与风机应用进行了优化，并将该应用成功拓展至更多的行业和地域。

–ACS530集成的泵和风机功能之一是循环软起功能(SPFC)，该功能主要用于多台泵和风机需要交替使用的场合，降低在新的辅助电机投入使用时对管网压力的冲击。

当辅助电机不运行时，SPFC的“自动切换”功能可均分多台电机的工作时间。

在SPFC模式下，一台变频器可控制并联的多台泵或风机，从而不必额外配置可编程控制器(PLC)。

SPFC能减小对电源和管网系统的冲击，并降低运营维护成本。

–ACS530集成的PID功能，有助于帮助客户省去PLC费用，而通过变频器参数，客户将能轻松完成对泵和风机应用的设置。睡眠模式的启用可以实现更大的节能效果。

–定时功能可实现任务自动化，工程师在设备运行期间的工作更加轻松，不同设置点之间基于时间表进行切换，无需夜间手动操作变频器(需通过助手型控制盘)。

–通过可调开关频率降低电机噪声。



集成的安全功能

ACS530符合新一代设备简单、经济的安全理念。该变频器标配内置的TÜV认证安全转矩取消(STO)功能，并无需使用接触器，这有助于降低客户成本。

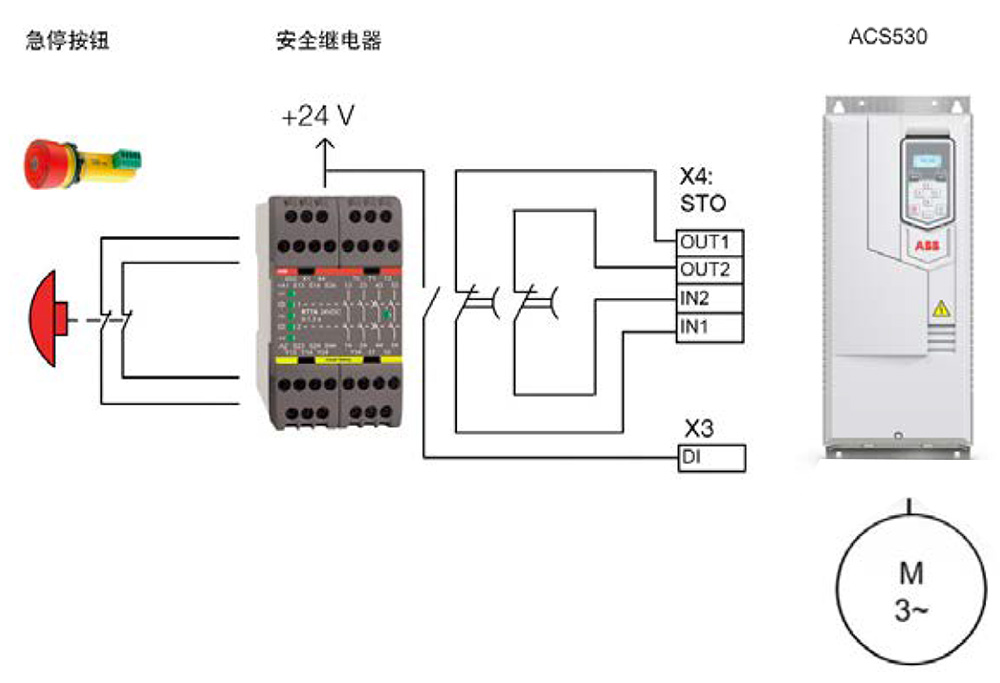

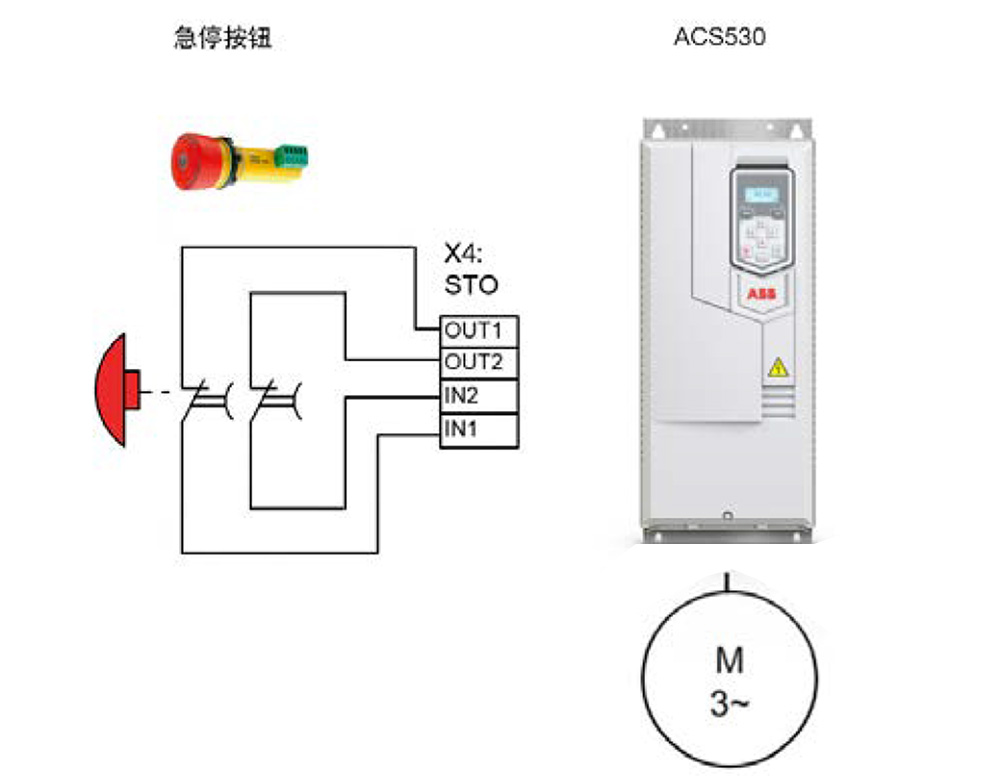

在实施急停ENISO13849/PLe功能时可根据具体情况决定接触器的使用。如果急停按钮与变频器之间距离很长，安全继电器可实现额外的诊断，以检测布线中的短路情况。如果急停按钮与变频器之间的布线距离较短，无需安全继电器也可实现ENISO13849/PLe功能，并能很好地降低短路的风险。这对设备制造商是很有用的，尤其是当他们需要将急停电缆拉到机器内部的时候。

有安全继电器的解决方案，存在电缆故障的风险。无安全继电器的解决方案，能最大限度降低电缆故障和急停按钮与变频器之间发生干扰的风险。

和当地法律法规针对每个系统的实施具体完成。

代表。



功能全内置满足不同应用

的变频器集成制动斩波器，可在快速停车应用中使用。

的标准，工作在各条件下最大电缆长度请参见硬件手册相关描述。





EMC标准的一类和二类环境



向后兼容

作为ABB全兼容通用型传动产品家族的新成员，ACS530向后兼容ACS510。
– 涵盖所有的ACS510应用
– 功率范围更宽
– 更小尺寸使替换更方便
– 更多可选件
– 更灵活的保修政策
– 更丰富的控制盘和柜门安装套件
– 增强的功能
– 更长的质保期

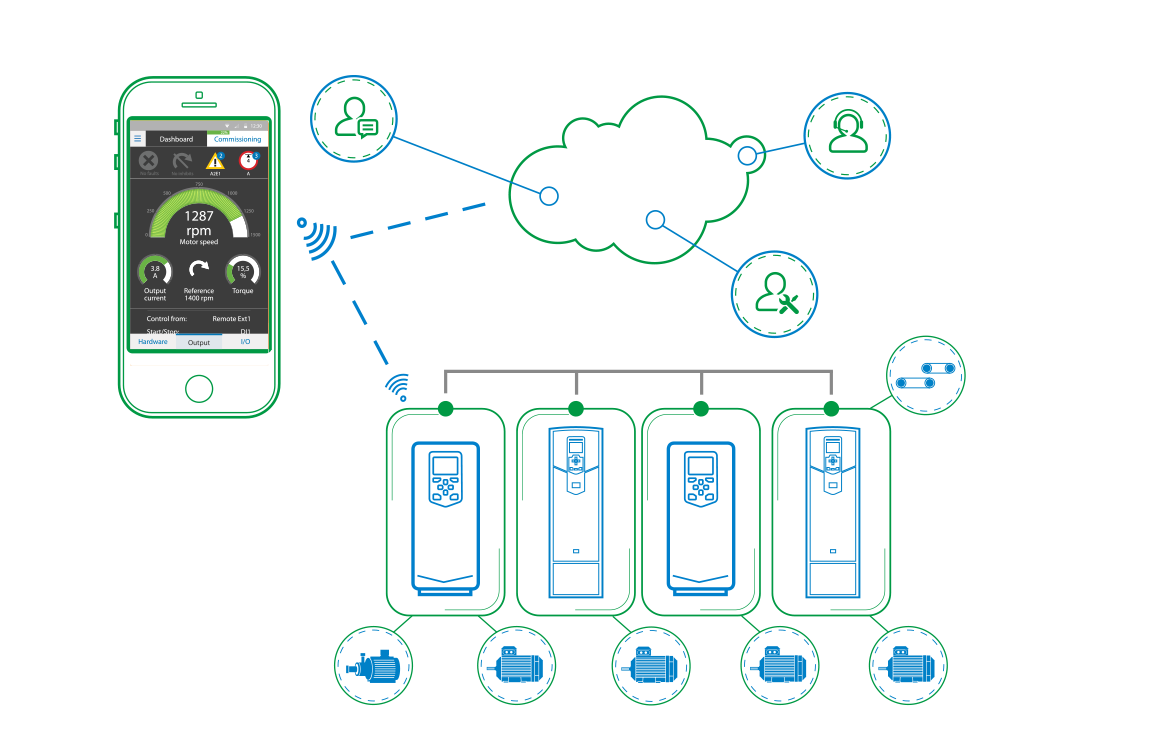

方便快捷地获得产品信息与支持

，用户可以连接到互联网上提供的任何服务和数据。

通过蓝牙连接，意味着用户将不需要进入危险或难以到达的工作区来获得调试和调节变频器所需的必要信息。

– 轻松启动变频器
– 基本的故障排除能力
– 获得产品技术信息及支持 – 改善用户体验







电源连接

电压	三相, UN
功率范围	380 至 480 V, +10%/-15% 0.75 至 250 kW
频率	50/60 Hz ±5%
功率因数	cosφ = 0.98
效率(额定功率时）	98%





电机连接

电压	0至UN,三相
频率	0至500Hz
电机控制	标量控制





产品标准

CE
低压标准2006/95/EC,EN 61800-5-1: 2007
机械标准2006/42/EC,EN 61800-5-2: 2007
EMC标准2004/108/EC,EN 61800-3: 2004 + A1: 2012
RoHS标准2011/65/EU
质量保证体系ISO 9001和环境体系ISO 14001
报废电气电子设备规范(WEEE)2002/96/EC
RoHS标准2011/65/EU
EAC



EMC符合EN 61800-3: 2004 + A1: 2012标准

ACS530-01柜内安装壁挂式变频器标配内置C2滤波器(外形尺寸R0-R9)



环境限制

环境温度
运输	-40 至 +70°C
储存	-40 至 +70°C
工作区域	-15至+40°C,无需降容,不允许结霜
	+40至+50°C,需要降容,向ABB咨询
冷却方式
空冷	干燥清洁的空气
涂层	增强涂层电路板
海拔
0-1,000 m	无降容
1,000-4,000 m	降容1%/100 m
相对湿度	5-95%,不允许有冷凝
防护等级	IP20
功能性安全	安全转矩取消(STO,满足EN 61800-5-2) IEC 61508 ed2: SIL 3, IEC 61511: SIL 3, IEC 62061:SIL CL 3, EN ISO 13849-1: PL e
污染水平	不允许有导电灰尘
存储	IEC 60721-3-1,Class 1C2(化学气体),
	1S2级(固体颗粒)*
工作	IEC 60721-3-3,Class 3C2(化学气体),
	3S2级(固体颗粒)*
运输	IEC 60721-3-2,Class 2C2(化学气体),
	2S2级(固体颗粒)*
* C = 化学活性物质    S = 机械活性物质



用于插入式连接的标准接口和扩展接口

ACS530提供多种标准接口。该变频器还有一个扩展插槽，用于连接可选件，例如现场总线选件。了解更多信息，请参阅ACS530用户手册。

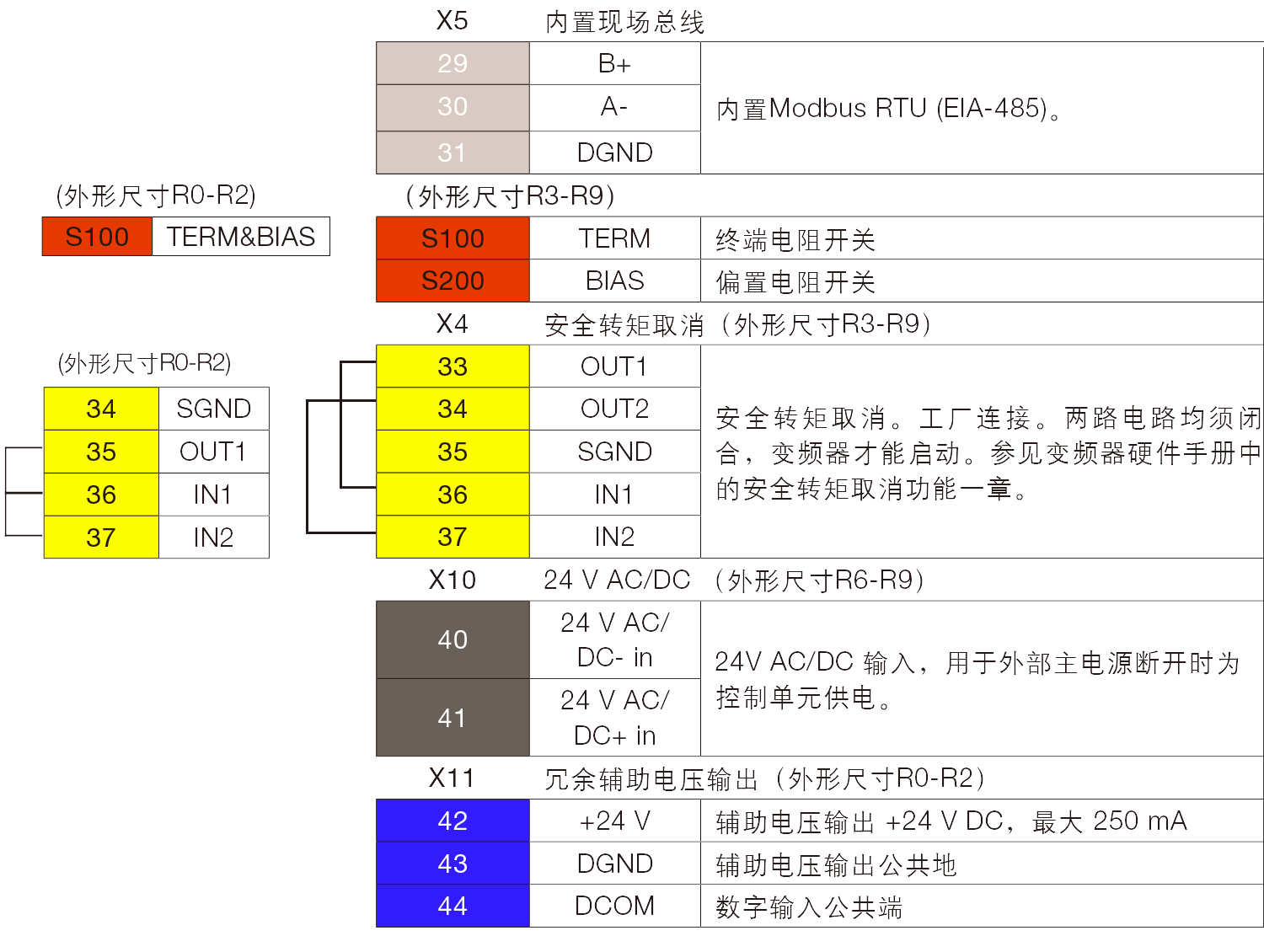

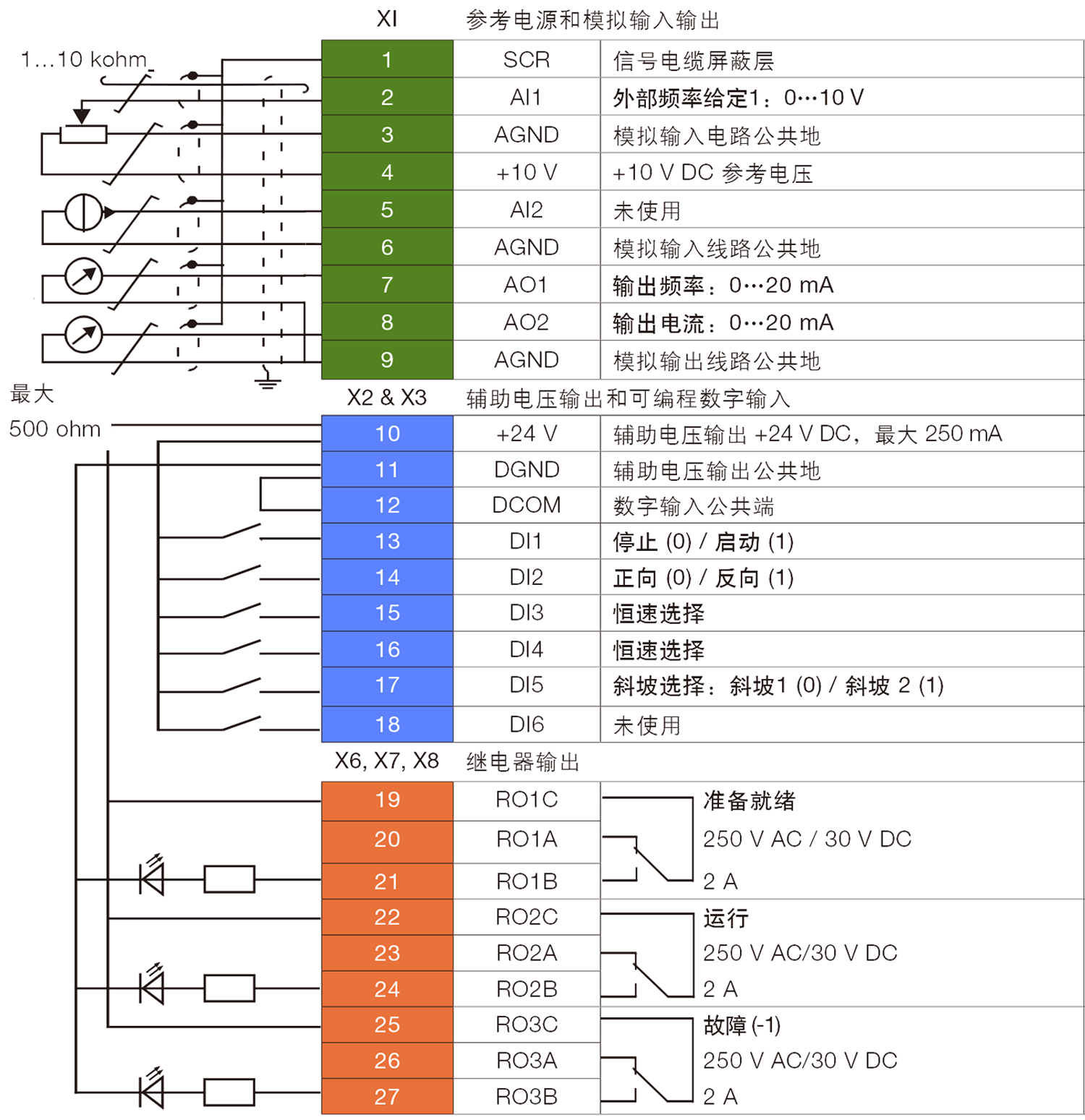

默认I/O连接图 ABB标准宏的默认I/O连接图如下所示。



外形尺寸、重量和空间要求



变频器机械尺寸
IP20
外形尺寸	高度*	宽度	深度	重量
mm	in	mm	in	mm	in	kg	lb
R0	223.00	8.78	73.00	2.87	207.2	8.16	3.5	7.72
R1	223.00	8.78	96.70	3.81	207.2	8.16	4.0	8.82
R2	223.00	8.78	171.50	6.75	207.2	8.16	6.5	14.33
R3	490.00	19.29	203.00	7.99	228.00	8.98	14.9	32.77
R4	636.00	25.04	203.00	7.99	257.00	10.12	19.0	41.90
R5	718.00	28.27	203.00	7.99	295.00	11.61	28	61.74
R6	725.40	28.56	252.00	9.92	369.00	14.53	45	99.23
R7	879.40	34.62	284.00	11.18	370.00	14.57	54	119.07
R8	964.10	37.96	300.00	11.81	393.00	15.47	69	152.15
R9	954.30	37.57	380.00	14.96	418.00	16.46	97	213.89

* 带金属电缆夹的变频器的正面高度

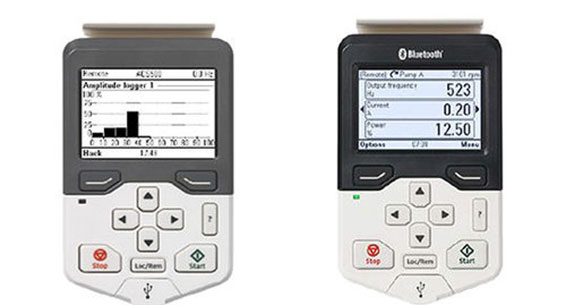

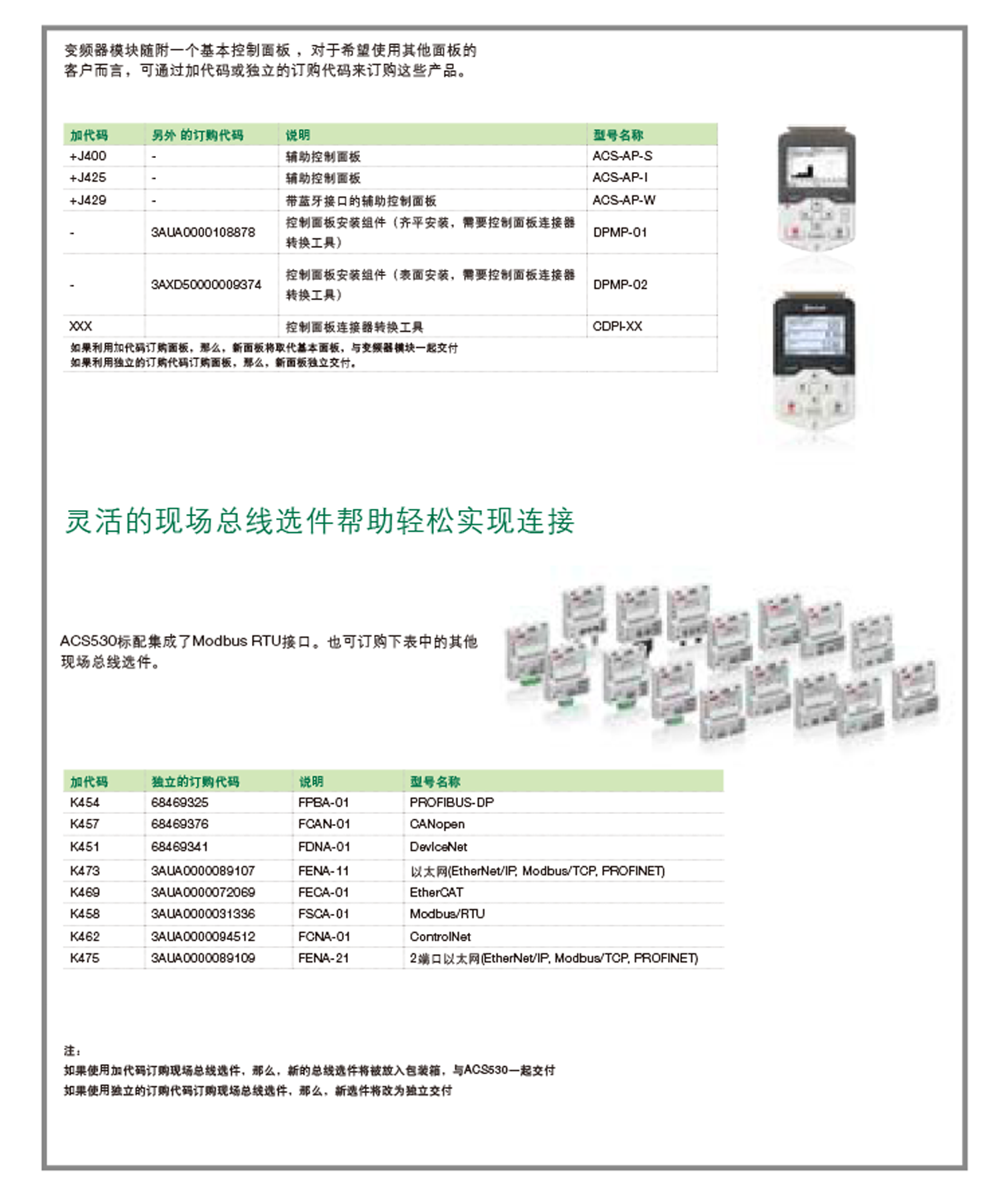

简便的传动调试和使用控制盘



变频器模块随附一个基本控制盘，对于希望使用其他控制盘的 客户而言，可通过加代码或独立的订购代码来订购这些产品。

加代码	独立的订购代码	说明	型号名称
+J400	3ABD0000064884	助手型控制盘	ACS-AP-S
+J425	3ABD0000088311	助手型控制盘	ACS-AP-I
+J429	3ABD50000025964	蓝牙功能控制盘	ACS-AP-W

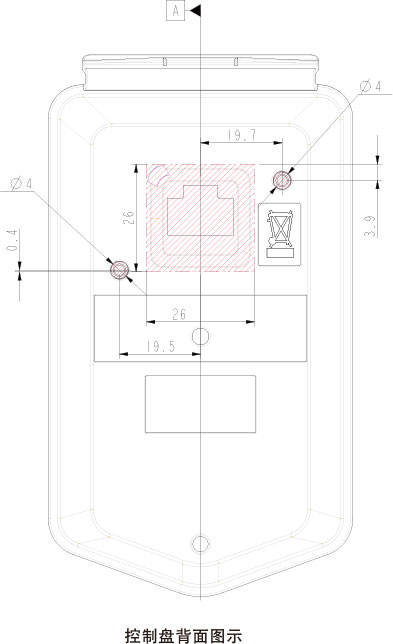

-	3ABD0000108878	控制盘安装组件(齐平安装,需要控制盘连接器转换工具)	DPMP-01
-	3ABD50000009374	控制盘安装组件(表面安装,需要控制盘连接器转换工具)	DPMP-02
XXX	3ABD50000040008	控制盘连接器转换工具	RDUM-01
如果利用加代码订购控制盘,那么,新的控制盘将会替代基本盘,与变频器一同交付。
如果利用独立的订购代码订购控制盘,那么,控制盘将会单独交付。

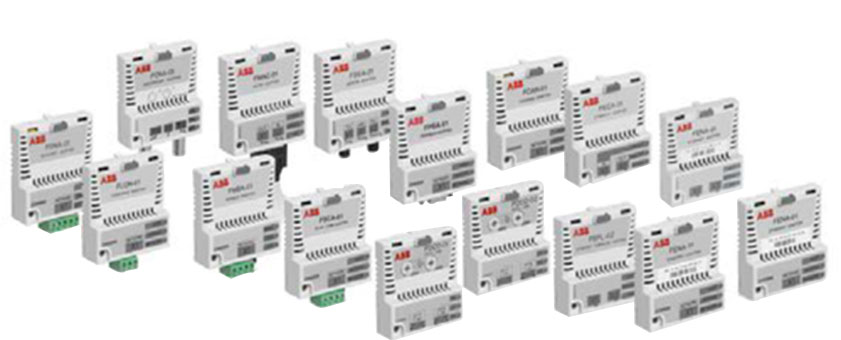

灵活的现场总线选件帮助轻松实现连接

ACS530标配集成了Modbus RTU接口。也可订购下表中的其他 现场总线选件。

加代码	独立的订购代码	说明	型号名称
K454	3ABD68469325	FPBA-01	PROFIBUS-DP
K457	3ABD68469376	FCAN-01	CANopen
K451	3ABD68469341	FDNA-01	DeviceNet
K473	3ABD0000089107	FENA-11	EtherNet/IP, Modbus/TCP, PROFINET
K469	3ABD0000072069	FECA-01	EtherCAT
K458	3ABD0000031336	FSCA-01	Modbus/RTU
K462	3ABD0000094512	FCNA-01	ControlNet
K475	3ABD0000089109	FENA-21	2端口EtherNet/IP, Modbus/TCP, PROFINET

如果使用独立的订购代码订购现场总线选件，那么，新选件将改为独立交付。

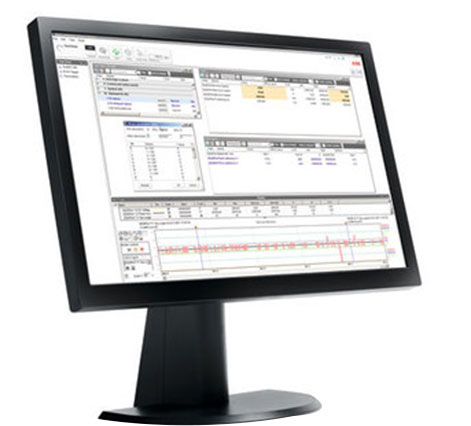

PC工具助力变频器监控和调试

工具可以提供启动和维护功能，参数记录器、故障、备份和事件列表等所有的传动信息，可通过单机鼠标将其归入支持诊断文件。这样可以加快故障跟踪速度、缩短停机时间，并降低运维成本。

连接器与变频器连接。

提供扩展功能

可提供一些附加功能，如定制参数窗口、变频器配置用功能块控制图以及改进的监控和诊断。功能块控制图可帮助用户节省浏览冗长的参数列表的时间，帮助用户快速、轻松地设置传动的逻辑参数。该工具具有多种信号的监控能力，这些信号可以是来自通过面板总线连接的多台变频器。它还能提供完整的参数备份和恢复功能。



变频器的配置

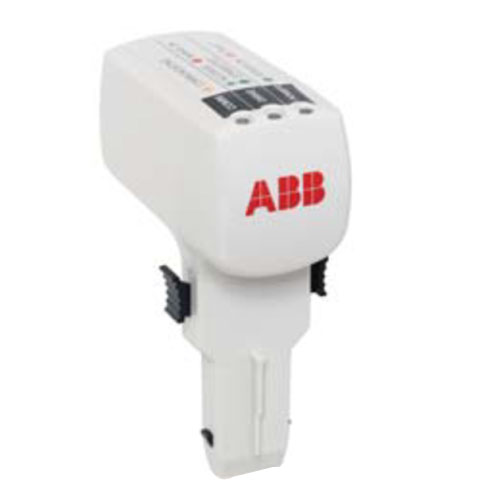

适配器CCA-01可为无电状态下的ACS530变频器提供串行通信接口。利用该适配器，可在串行通信和控制板供电之间进行安全隔 离。电源来自PC的USB端口。

订购代码	说明	型号名称
3ABD50000019865	适配器，打包套件	CCA-01



随时随地远程监控

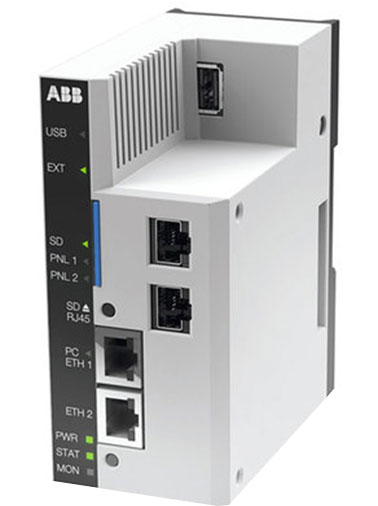

远程监控工具NETA-21方便用户通过互联网或本地以太网访问传 动。NETA-21带有内置的网络服务器。因为能与标准的网页浏览 器兼容，所以它能让用户轻松访问基于网页的用户界面。用户可 以通过该界面配置传动参数、查看传动日志数据、监控与传动连 接的电机负荷水平、运行时间、能耗量、I/O数据以及电机轴承温度。

订购代码	说明	型号名称
3ABD0000094517	2 x面板总线接口，	NETA-21
	2 x 32 = 最大64台变频器
	2 x以太网接口
	SD存储卡
	支持WLAN/3G的USB端口



du/dt滤波器

du/dt滤波可抑制变频器输出电压尖峰和快速的电压变化，因为这 会给电机绝缘造成压力 。此外，du/dt滤波器可减少电机电缆的容 性露电流和高频辐射，以及电机里的高频损失和轴电流 。du/dt 滤波器的需求取决于电机绝缘。如欲了解关于电机绝缘构造的信 息，请咨询制造商。

关于du/dt滤波器的更多信息可参阅ACS530硬件手册。



ACS530外部du/dt滤波器

ACS530

du/dt滤波器型号 * 包含3款滤波器，外形尺寸适用于一款滤波器

IP00

IP22

IP54

400V

NOCH0016-60

NOCH0030-60

NOCH0070-60

NOCH0120-60

FOCH0260-70

FOCH0320-50

FOCH0610-70

FOCH0875-70

NOCH0016-62

NOCH0030-62

NOCH0070-62

NOCH0120-62

NOCH0016-65

NOCH0030-65

NOCH0070-65

NOCH0120-65

ACS530-01-02A6-4

x

x

x

ACS530-01-03A3-4

x

x

x

ACS530-01-04A0-4

x

x

x

ACS530-01-05A6-4

x

x

x

ACS530-01-07A2-4

x

x

x

ACS530-01-09A4-4

x

x

x

ACS530-01-12A6-4

x

x

x

ACS530-01-017A-4

x

x

x

ACS530-01-025A-4

x

x

x

ACS530-01-033A-4

x

x

x

ACS530-01-039A-4

x

x

x

ACS530-01-046A-4

x

x

x

ACS530-01-062A-4

x

x

x

ACS530-01-073A-4

x

x

x

ACS530-01-088A-4

x

x

x

ACS530-01-106A-4

x

x

x

ACS530-01-145A-4

x

ACS530-01-169A-4

x

ACS530-01-206A-4

x

ACS530-01-246A-4

x

ACS530-01-293A-4

x

ACS530-01-363A-4

x

ACS530-01-430A-4

x



du/dt滤波器的外形尺寸和重量

du/dt滤波器	高度 mm	宽度 mm	深度 mm	重量 kg
NOCH0016-60	195	140	115	2.4
NOCH0016-62/65	323	199	154	6
NOCH0030-60	215	165	130	4.7
NOCH0030-62/65	348	249	172	9
NOCH0070-60	261	180	150	9.5
NOCH0070-62/65	433	279	202	15.5
NOCH0120-60	200	154	106	7
NOCH0120-62/65	765	308	256	45
FOCH0260-70	382	340	254	47
FOCH0320-50	662	319	293	65
FOCH0610-70	662	319	293	65



制动选件

制动斩波器

对于ACS530传动（R0-R3）而言，制动斩波器属于标配内置组件。

制动电阻

对于ACS530传动而言制动电阻是另外提供的。可以使用标准电阻选件之外的电阻，但电阻值得在规定范围内，并且其散热能力，足以满足传动应用要求（参阅用户手册）。如果主电路有熔断器 保护并且没有主电路电缆/熔断器选型过大超额的问题，制动回路 中即无需另外配备熔断器。

此表显示针对最大制动功率的参考电阻类型。

类型 ACS530-01	Rmin	Rmax	PBRmax		制动斩波器型号
	ohm	ohm	kW	hp
3相 U  = 400 或 480 V (380至415 V, 440至480 V)
02A6-4	52	864	0.6	0.8	CBH 360 C T 406 210R
03A3-4	52	582	0.9	1.2	CBH 360 C T 406 210R
04A0-4	52	392	1.4	1.9	CBH 360 C T 406 210R
05A6-4	52	279	2	2.7	CBH 360 C T 406 210R
07A2-4	52	191	2.9	3.9	CBR-V 330 D T 406 78R UL
09A4-4	52	140	3.9	5.2	CBR-V 330 D T 406 78R UL
12A6-4	52	104	5.3	7.1	CBR-V 330 D T 406 78R UL
017A-4	31	75	7.3	9.8	CBR-V 560 D HT 406 39R UL
025A-4	22	52	10	13.6	CBR-V 560 D HT 406 39R UL
033A-4	16	37	15	20.1	CBT-H 560 D HT 406 19R
039A-4	10	27	20	26.8	CBT-H 760 D HT 406 16R



符号
Rmin	允许接入制动斩波器的最小阻值
Rmax	支持PBRmax的最大允许阻值
PBRmax	变频器的最大制动能力,必须超出所需的制动功率

警告！不要使用阻值低于为特定变频器规定的最小值的制动电阻。 变频器和内部斩波器不能处理低电阻引起的过电流。



三相, UN = 380V-480V
额定值
PN kW	IN A	Imax A	型号名称	外形尺寸
0.75	2.6	3.2	ACS530-01-02A6-4	R0
1.1	3.3	4.7	ACS530-01-03A3-4	R0
1.5	4	5.9	ACS530-01-04A0-4	R0
2.2	5.6	7.2	ACS530-01-05A6-4	R0
3	7.2	10.1	ACS530-01-07A2-4	R0
4	9.4	13	ACS530-01-09A4-4	R0
5.5	12.6	16.9	ACS530-01-12A6-4	R1
7.5	17	22.7	ACS530-01-017A-4	R2
11	25	30.6	ACS530-01-025A-4	R2
15	33	44.3	ACS530-01-033A-4	R3
18.5	39	56.9	ACS530-01-039A-4	R3
22	46	67.8	ACS530-01-046A-4	R3
30	62	76	ACS530-01-062A-4	R4
37	73	104	ACS530-01-073A-4	R4
45	88	122	ACS530-01-088A-4	R5
55	106	148	ACS530-01-106A-4	R5
75	145	178	ACS530-01-145A-4	R6
90	169	247	ACS530-01-169A-4	R7
110	206	287	ACS530-01-206A-4	R7
132	246	350	ACS530-01-246A-4	R8
160	293	418	ACS530-01-293A-4	R8
200	363	498	ACS530-01-363A-4	R9
250	430	617	ACS530-01-430A-4	R9



额定值
IN	40°C无过载时连续输出的额定电流。
PN	无过载应用时的典型电机功率。
最大输出电流
Imax	最大输出电流。在启动时允许2秒,在其他情况下,时间长短取决于传动的温度。



行业	应用	益处/功能
暖通空调	– 热源公司、换热站和锅炉厂的泵和风机应用 – 用于轨道交通、铁路、隧道、公路和桥梁设计,将主 要用于风机应用,其次是泵应用 – 下述区域的泵、风机和压缩机应用:机场、车站、体 育场、冷藏或冷冻机厂家,以及对空气洁净度有要求的医疗卫生机构	– 高度可靠的设计,包括增强涂层和独立风道确保在高温和高湿环境下的稳定运行 – 消防(超越)模式专门为隧道风机而设计 – 精确、可靠的PID控制确保稳定的流体控制 – 高级控制盘使调试更方便 – 可选THD滤波器限值THDi<10%,符合HVAC要求 – EMC设计,设备可直接用于民用环境 – 电机噪音低,可更好地满足HVAC应用要求
纺织	– 气流纺纱用工艺风机,泵 – 纺织厂的循环水泵和物料传送带 – 纺织厂的空调系统	– 增强涂层和独立风道设计确保即使在恶劣环境下也能长期可靠运行 – 精确的PID控制,确保实现纺织工艺设备的稳定运行 – 轻松接入现代工业网络,并支持多种主流的通信协议 – 符合欧盟安全标准的STO(安全转矩取消)功能确保设备及人员安全
食品与饮料	– 生产线上的搅拌机、传送带和生产设备机房等应用 – 制冷 – 冷藏	– 增强涂层和独立风道设计确保对高尘环境具有更好的适用性 – 精确的过程控制提高食品工业生产效率,同时节约能源并提高工作安全性 –ABB成熟控制方案保证稳定速度控制,保证生产的高速运行 – 支持多种主流通信协议,轻松接入现代工业网络 – 精确、可靠的PID控制确保稳定的饮品流量
物流仓储	– 非重载的平面输送	– ABB成熟控制方案保证物料的平稳运行 – 支持物料传送的各种产品的包装解决方案 – 支持多种主流通信协议,轻松接入现代工业网络 – 低功率变频器小尺寸设计确保柜内安装的便捷性 – 符合欧盟安全标准的STO(安全转矩取消)功能确保设备及人员安全
制浆造纸	– 造纸机辅助传动 – 制浆工艺	– 高可靠性设计,包括增强涂层和独立风道,确保在高温和高湿环境下的稳定运行 – 简洁易懂的人机界面,系统集成商调试简单,客户处理故障容易 – 符合欧盟安全标准的STO(安全转矩取消)功能确保设备及人员安全 – 内置事件日志功能,确保更方便记录运行状态和查找问题原因
水和水处理	– 市政供水 – 水和水处理 – 灌溉用水应用 – 海水淡化 – 喷泉系统	– 先进的PID环路控制,可保持管道压力的稳定 – 支持多泵控制的SPFC功能,有助于实现泵的平稳启动及水压稳定 – 优化的电机控制方法可降低电机噪音并延长电机使用寿命 – 增强涂层和独立风道设计确保即使在潮湿环境下也能实现长期可靠运行 – 低功率变频器的小尺寸设计有助于实现便捷的柜内安装
电力	– 电厂的锅炉用风机和泵 – 抽水蓄能用的泵和循环水泵 – 空冷岛 – 电厂应用中的余热再利用	– 即使发生短时间停电,失电跨越功能也能使变频器保持正常运行 – 提供更大的功率范围,可满足各种风机的需求 – 高可靠性设计,包括增强涂层和独立风道确保在高温和高湿环境下的稳定运行 – 支持多种主流通信协议,轻松接入现代工业网络 – 完善的控制方案及ABB产品高品质保证设备可靠运行
化工	– 化工工艺用循环水泵和通风风机 – 制药领域的生产应用(制药生产线、搅拌机及用于生 产环境保护的相关设备)	– 增强涂层以及独立风道等设计有效保护元器件免受腐蚀,可靠运行 – 简洁易懂的人机界面,系统集成商调试简单,客户处理故障容易 – 即使发生短时间停电,失电跨越功能也能使变频器保持正常运行 – 符合欧盟安全标准的STO(安全转矩取消)功能确保设备及人员安全
其他	– 循环水泵 – 通风风机	– 简洁易懂的人机界面,系统集成商调试简单,客户处理故障容易 – 符合欧盟安全标准的STO(安全转矩取消)功能,保证设备和人身安全 – 增强涂层以及独立风道等高可靠性设计保证高粉尘环境下的稳定性 – 内置维护定时器确保定期设备维护

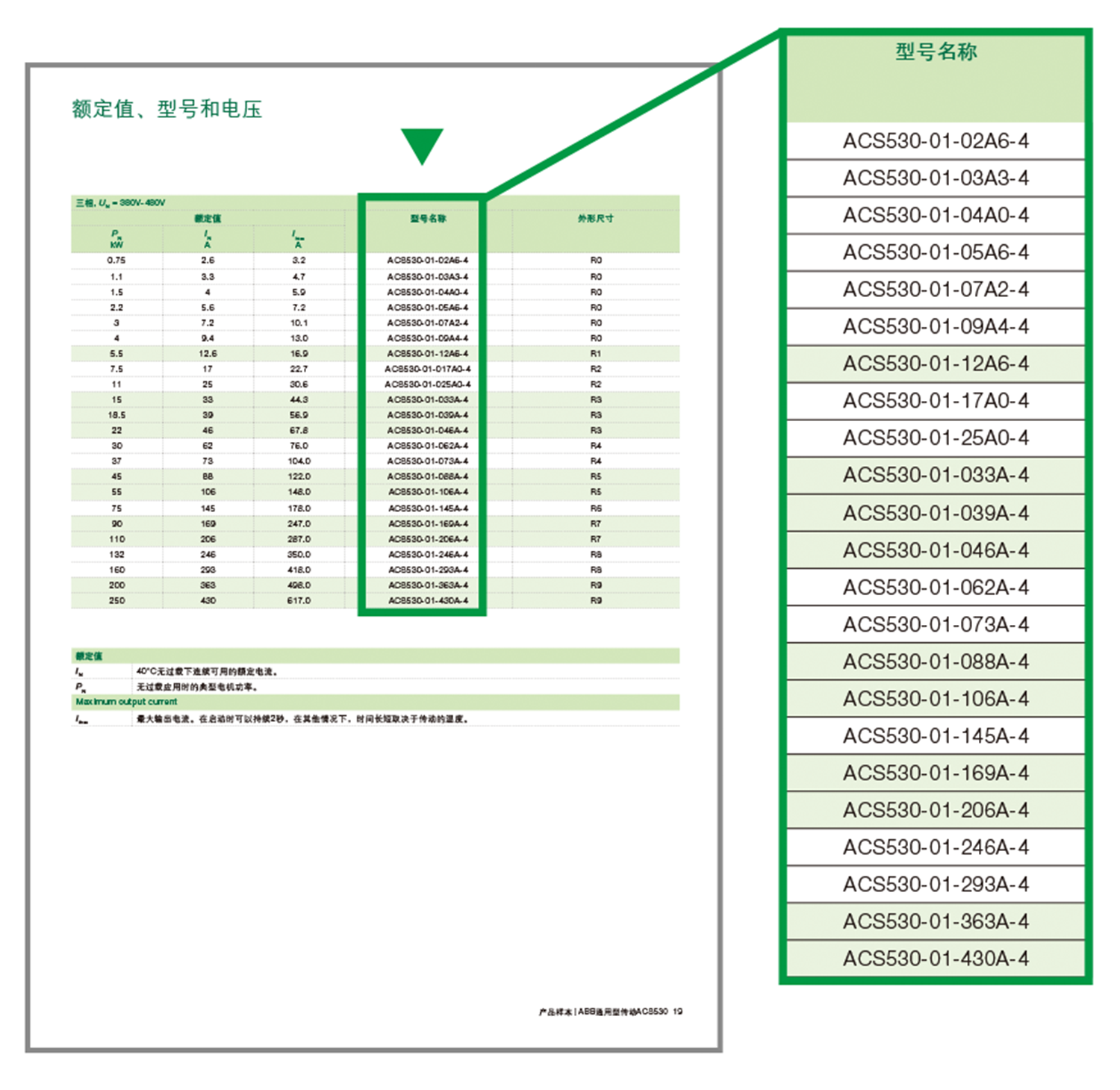

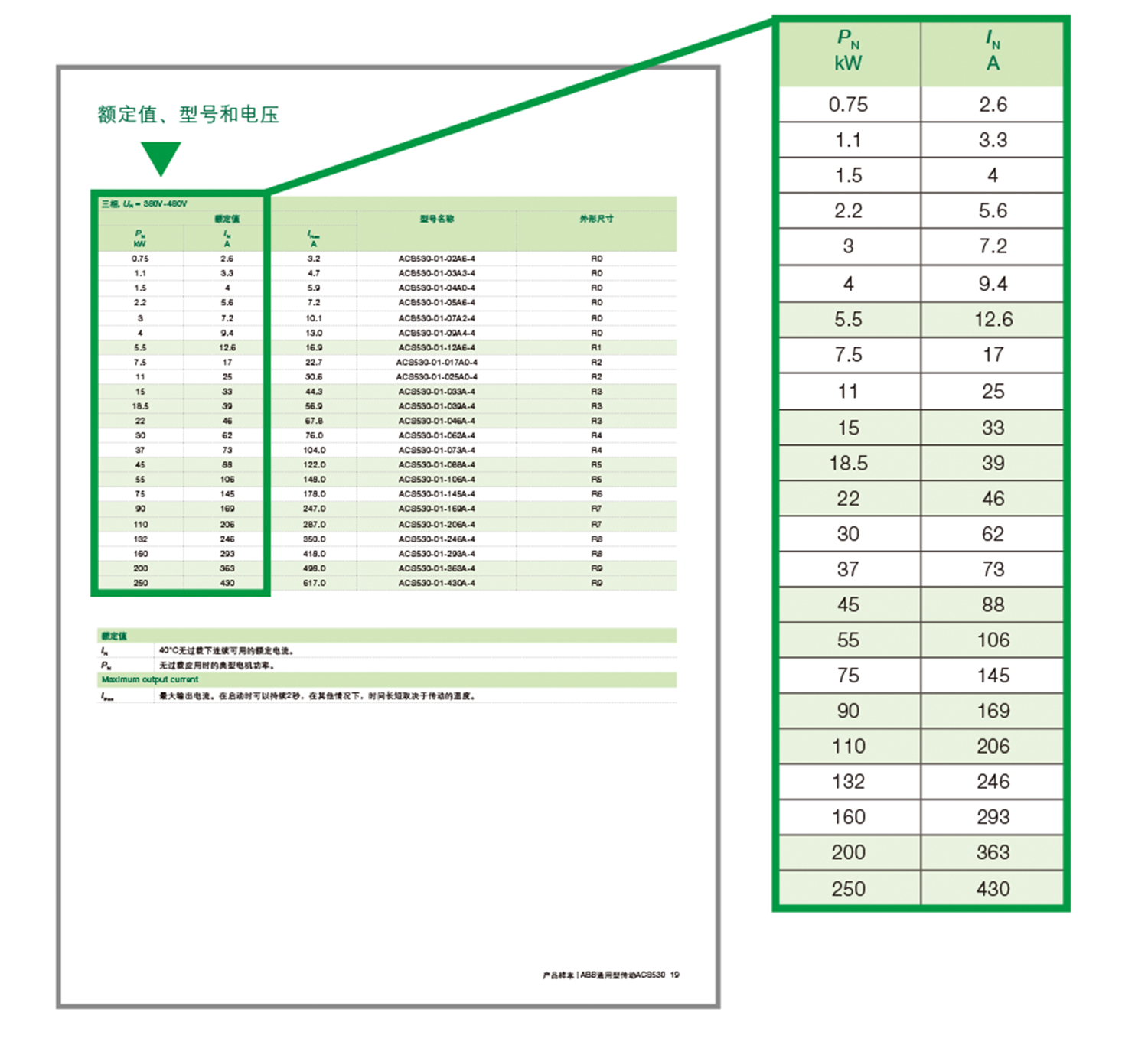

1 选择电机的额定功率和额定电流,从第19页 1 的额定值表中选择。

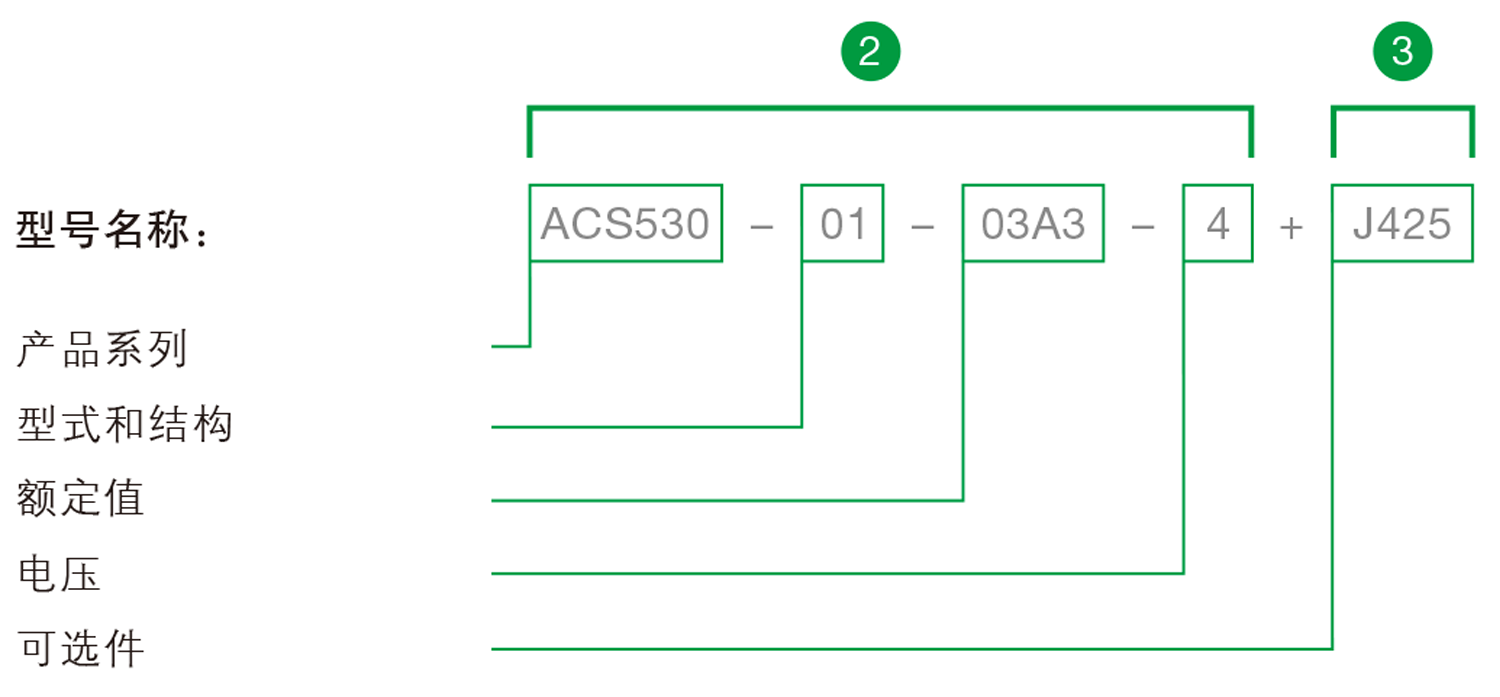

2 选择变频器的订购代码,基于电机的功率额 定值从额定值表中选择。



3 选择选件(第21页),将选件代码加到变频器的 订购代码中。记得在每个选件代码之前使用“+”符号。
